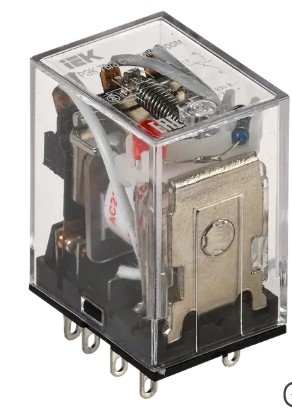

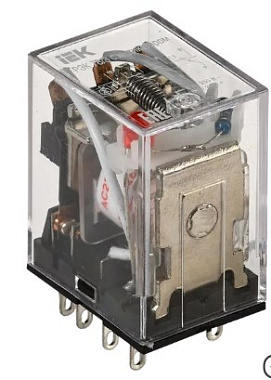

Реле промежуточное РЭК78/3(MY3) с индикацией 5А 230В АC IEK

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Ширина 20.5 мм
Высота 42 мм
Глубина 27 мм
С сигнальной лампой - индикатором Да
Температура эксплуатации -45...+40 °C
Со съемными зажимами Нет
Полюсность Определенная полюсность
Тип управления или переключения Моностабильное
С перекидными контактами Нет
Тип переключающих контактов Прочее
В комплекте с розеткой Нет
Тип подключения Плоское разъёмное соединение
Номин напряжение питания цепи управ Us AC 50 Гц 230 В
Номин напряж питания цепи управ Us пост тока DC - В
Степень защиты - IP IP40
Тип напряжения управления Переменный (AC)
Кол-во нормально замкнутых - НЗ контактов 3
Кол-во норм разомкнутых - НО контактов 3
Количество переключающих контактов 3
Сопротивление изоляции ≥ 100 мОм
Электр износостойкость ≥ 10^5 циклов
Мех износостойкость ≥ 10^7 циклов
Номин раб напряжение AC контактов 230 В
Номин раб напряжение DC контактов 24 В
Номин ток контактов 5 А
Ток потребляемый катушкой при AC 230 В 7.5 мА
Ток потребляемый катушкой при AC 24 В 65.0 мА
Ток потребляемый катушкой при AC 12 В 115.0 мА
Ток потребляемый катушкой при DC 24 В 40.0 мА
Ток потребляемый катушкой при DC 12 В 75.0 мА
Мощность катушки управления при AC 230 В 1.7 ВА
Мощность катушки управления при AC 24 В 1.6 ВА
Мощность катушки управления при AC 12 В 1.4 ВА
Мощность катушки управления при DC 24 В 1.0 Вт
Мощность катушки управления при DC 12 В 0.9 Вт
Кол-во групп переключающих контактов 3
