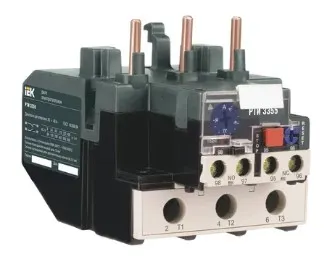

Реле РТИ-3359 электротепловое 48-65А IEK

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии.

Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора.

Устанавливается непосредственно на контакторах серии КТИ и КМИ.

Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Соответствуют требованиям ГОСТ Р 50030.

2.

Тип монтажа    Непосредственный монтаж / одиночное расположение Ширина    70.

0 мм Высота    76.

0 мм Глубина    116.

0 мм Вес    0,51 кг Номин раб напряжение    230; 400; 600 В Номин напряжение изоляции Ui    660 В Кол-во вспомогат норм разомкнутых-НО конт    1 Кол-во вспомогат норм замкнутых-НЗ конт    1 Температура эксплуатации    от -45 до +55 °C Номин импульсное напряжение    6 кВ Кол-во вспомогат переключающих контактов    0 Момент затяжки    9 Нм Класс защиты    Класс 10 Тип подключения силовой электрич цепи    Винтовое соединение Регулируемый диапазон тока    48.

.

.

65 А Рабочая частота    0-400 Гц Доп конт - Ток термической стойкости In    5 А Доп конт - Защита от сверхтоков - предохр gG    5 А Доп конт - Сечение присоединяемых проводников    1,0-1,25 мм² Доп конт - Момент затяжки    1.

2 Нм Ток предохранителя qG    100.

0 А Ток предохранителя aM    63 А Сечение присоед гибкого каб без наконечника    4-35 мм² Сечение присоед гибкого каб с наконечником    4-35 мм² Сечение присоед жесткого кабеля    4-35 мм²
