ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
DIN-рейка Да
EMC-исполнение (электромагнитная совместимость) Нет
Возможность расширения Нет
Высота 480
Глубина 120
Количество рядов 3
Материал корпуса Сталь
Модель крышки Прочее
Модульная ширина (общ. кол-во модульных расстояний) 36
Номер цвета RAL 7 035
С замком Да
С монтажной платой/панелью Нет
С прозрачн. (светопрониц.) дверцой/крышкой Нет
Способ монтажа Настенный монтаж
Степень защиты (IP) IP31
Тип закрывающего механизма Цилиндрический
Тип крышки (наружной) Прочее
Цвет Светло-серый
Ширина 300
Описание группы

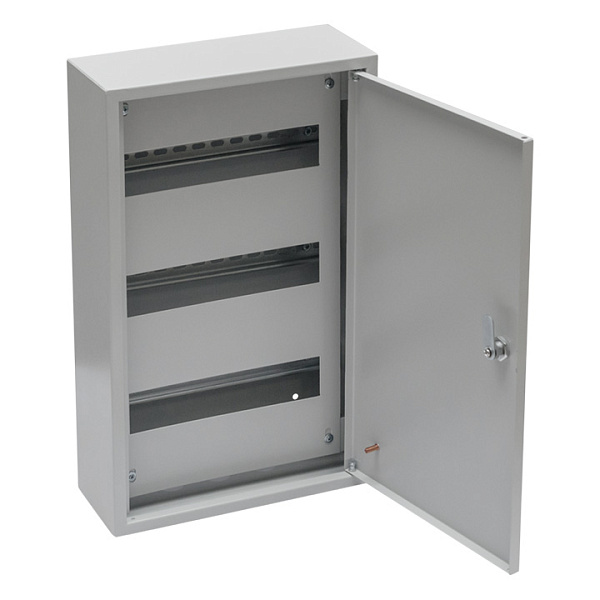

Щиты распределительные металлические серии ЩРН и ЩРВ предназначены для установки модульного оборудования. Электрический щит имеет сварной корпус и в максимальной комплектации позволяет установить девяносто одномодульных автоматических выключателей. Сварные швы и кромки металла обработаны и не имеют острых краев, способных повредить изоляцию проводов или руки монтажников. По способу установки изделия разделяются на ЩРН – навесные и ЩРВ – встраиваемые. Для покраски применяется высококачественное порошковое покрытие RAL-7035, обладающее высокой устойчивостью к внешним воздействиям. Применение уплотняющего материала, который наносится на дверку в горячем жидком виде и в процессе полимеризации приобретает высокие характеристики по износостойкост
Преимущества группы
1. Удобство монтажа.
2. Широкий ассортимент типоразмеров в серии.
3. Высококачественное порошковое покрытие RAL-7035.
4. Новая конструкция изделия предотвращает доступ ко
всем токопроводящим элементам.
5. Быстросъемная перенавешиваемая дверь.
6. Соответствие всем требованием ПУЭ.
7. Высокий уровень электробезопасности.
8. Максимальная вместимость щита — 90 модулей.
9. Комплектуется маркировочными наклейками.
10. Увеличено пространство для монтажа.
Соответствие ГОСТ/МЭК/ТУ
ТУ 3434-001-96504521-2007
