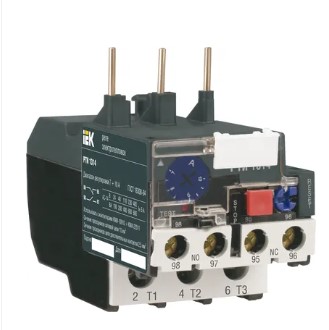

Реле РТИ-1308 электротепловое 2,5-4,0А IEK

Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания. Соответствуют требованиям ГОСТ Р 50030.2.








Тип монтажа Непосредственный монтаж / одиночное расположение








Ширина 44.0 мм








Высота 67.0 мм








Глубина 92.0 мм








Вес 0,165 кг








Номин раб напряжение 230; 400; 600 В








Номин напряжение изоляции Ui 660 В








Кол-во вспомогат норм разомкнутых-НО конт 1








Кол-во вспомогат норм замкнутых-НЗ конт 1








Температура эксплуатации от -45 до +55 °C








Номин импульсное напряжение 6 кВ








Кол-во вспомогат переключающих контактов 0








Момент затяжки 2 Нм








Класс защиты Класс 10








Тип подключения силовой электрич цепи Винтовое соединение








Регулируемый диапазон тока 2,5...4,0 А








Рабочая частота 0-400 Гц








Доп конт - Ток термической стойкости In 5 А








Доп конт - Защита от сверхтоков - предохр gG 5 А








Доп конт - Сечение присоединяемых проводников 1,0-1,25 мм²








Доп конт - Момент затяжки 1.2 Нм








Ток предохранителя qG 10.0 А








Ток предохранителя aM 6 А








Сечение присоед гибкого каб без наконечника 1,5-10 мм²








Сечение присоед гибкого каб с наконечником 1-4 мм²








Сечение присоед жесткого кабеля 1-6 мм²
