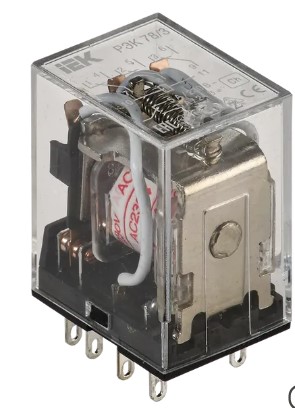

Реле промежуточное РЭК78/3(MY3) 5А 220В АC IEK

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.








Ширина 20.5 мм








Высота 42 мм








Глубина 27 мм








С сигнальной лампой - индикатором Нет








Температура эксплуатации -45...+40 °C








Со съемными зажимами Нет








Полюсность Определенная полюсность








Тип управления или переключения Моностабильное








С перекидными контактами Нет








Тип переключающих контактов Прочее








В комплекте с розеткой Нет








Тип подключения Плоское разъёмное соединение








Номин напряжение питания цепи управ Us AC 50 Гц 220 В








Номин напряж питания цепи управ Us пост тока DC - В








Степень защиты - IP IP40








Тип напряжения управления Переменный (AC)








Кол-во нормально замкнутых - НЗ контактов 3








Кол-во норм разомкнутых - НО контактов 3








Количество переключающих контактов 3








Сопротивление изоляции ≥ 100 мОм








Электр износостойкость ≥ 10^5 циклов








Мех износостойкость ≥ 10^7 циклов








Номин раб напряжение AC контактов 230 В








Номин раб напряжение DC контактов 24 В








Номин ток контактов 5 А








Ток потребляемый катушкой при AC 230 В 7.5 мА








Ток потребляемый катушкой при AC 24 В 65.0 мА








Ток потребляемый катушкой при AC 12 В 115.0 мА








Ток потребляемый катушкой при DC 24 В 40.0 мА








Ток потребляемый катушкой при DC 12 В 75.0 мА








Мощность катушки управления при AC 230 В 1.7 ВА








Мощность катушки управления при AC 24 В 1.6 ВА








Мощность катушки управления при AC 12 В 1.4 ВА








Мощность катушки управления при DC 24 В 1.0 Вт








Мощность катушки управления при DC 12 В 0.9 Вт








Кол-во групп переключающих контактов 3
