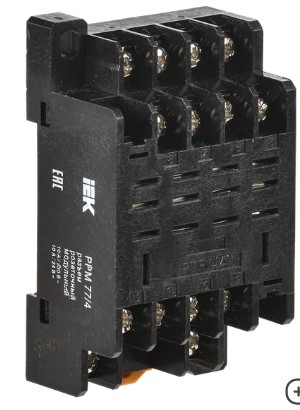

Разъем розеточный модульный РРМ77/4(PTF14A) для РЭК77/4(LY4) IEK

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.








Тип монтажа DIN-рейка (стандарт) 35 мм








Ширина 45.0 мм








Высота 78.5 мм








Глубина 30.0 мм








Сечение проводника 0,75...2,5 мм²








Номин ток 10 А








Модульное исполнение Да








Температура эксплуатации -45...+40 °C








Со съемными зажимами Нет








Возможнотсь расширения Нет








Тип подключения Винтовое соединение








Номин напряжение перемен тока 230 В








Степень защиты - IP IP20








Количество пинов - штырьков 14








Номин напряжение постоян тока - DC 24 В








Климатическое исполнение У2.1








Электр износостойкость 10^5 циклов








Мех износостойкость 10^7 циклов








Ремонтопригодность Нет
