-5%

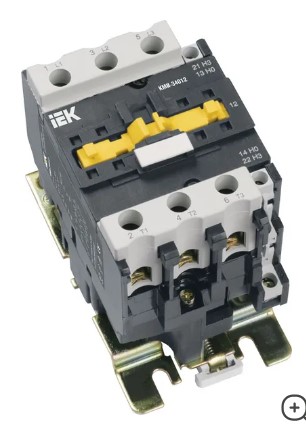

Контактор КМИ-35012 50А 400В/АС3 1НО;1НЗ IEK
Код товара:
705398
Артикул:
KKM31-050-400-11
Базовая единица:
шт
Производитель:
IEK
Штрих код:
4606056034189
Упаковка:
4\1
Ширина 75.0 мм
Высота 128.0 мм
Вес ≤ 1,4 кг
Номин напряжение изоляции Ui 660 В
Кол-во вспомогат норм разомкнутых-НО конт 1
Кол-во вспомогат норм замкнутых-НЗ конт 1
Номин рабочий ток Ie 400 В 50 А
Количество полюсов 3
Температура эксплуатации -25...+50 °C
Номин импульсное напряжение 6 кВ
Кол-во вспомогат переключающих контактов 0
Номин напряжение питания цепи управ Us AC 50 Гц 400 В
Номин напряж питания цепи управ Us пост тока DC - В
Момент затяжки 2,5 Нм
Тип подключения вспомогат цепей Винтовое соединение
Кол-во норм замк-НЗ конт с задер переключ 0
Кол-во вспом норм разомк-НО конт опереж 0
Тип напряжения управления Переменный (AC)
Номин раб напряжение переменного тока Ue 230; 400; 660 В
Условный тепловой ток Ith при АС-1 80 А
Номин мощность при AC-3 230 В 15.0 кВт
Номин мощность при AC-3 400 В 22.0 кВт
Номин мощность при AC-3 660 В 33.0 кВт
Макс кратковременная нагрузка 900 А
Условный ток короткого замыкания Inc 3000 А
Защита от сверхтоков - предохр gG 63 А
Мощность рассеяния при Ie АС-3 3,7 Вт
Мощность рассеяния при Ie АС-1 9,6 Вт
Гибкий кабель без наконечника 10...25 мм²
Жесткий кабель без наконечника 16...35 мм²
Диапазоны напряж управления при срабатыв Uc 0,8...1,1
Диапазоны напряж управления при отпускании Uc 0,3...0,6
Время срабатывания при замыкании 20...26 мс
Время срабатывания при размыкании 8...12 мс
Комутационная износоуст при АС-1 1,3 млн циклов
Комутационная износоуст при АС-3 1,0 млн циклов
Комутационная износоуст при АС-4 1,0 млн циклов
Мех износоустойчивость 10.0 млн ком циклов
Кол-во дополнительных контактов 2
Доп конт - Номин напряжение Un AC ≤ 660 В
Доп конт - Номин напряжение Un DC ≤ 440 В
Доп конт - Номин напряжение изоляции Ui 660 В
Доп конт - Ток термической стойкости In 10 А
Доп конт - Минимальная вкл способность Umin 24 В
Доп конт - Минимальная вкл способность Imin 10 мА
Доп конт - Защита от сверхтоков - предохр gG 10 А
Доп конт - Макс кратковременная нагрузка 100 А
Доп конт - Сопротивление изоляции > 10 мОм
Доп конт - Сечение присоединяемых проводников 1...4 мм²
Доп конт - Момент затяжки 1.2 нм
