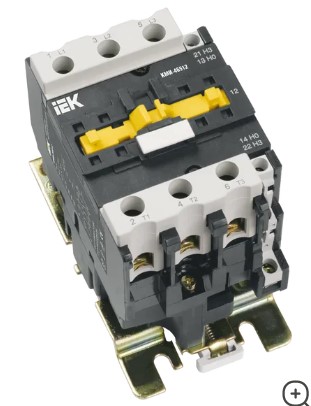

Контактор КМИ-49512 95А 400В/АС3 1НО;1НЗ IEK
Код товара:
705404
Артикул:
KKM41-095-400-11
Базовая единица:
шт
Производитель:
IEK
Штрих код:
4606056034363
Упаковка:
4\1
Ширина 86.0 мм
Высота 128.0 мм
Вес ≤ 1,61 кг
Номин напряжение изоляции Ui 660 В
Кол-во вспомогат норм разомкнутых-НО конт 1
Кол-во вспомогат норм замкнутых-НЗ конт 1
Номин рабочий ток Ie 400 В 95 А
Количество полюсов 3
Температура эксплуатации -25...+50 °C
Номин импульсное напряжение 6 кВ
Кол-во вспомогат переключающих контактов 0
Номин напряжение питания цепи управ Us AC 50 Гц 400 В
Номин напряж питания цепи управ Us пост тока DC - В
Момент затяжки 4 Нм
Тип подключения вспомогат цепей Винтовое соединение
Кол-во норм замк-НЗ конт с задер переключ 0
Кол-во вспом норм разомк-НО конт опереж 0
Тип напряжения управления Переменный (AC)
Номин раб напряжение переменного тока Ue 230; 400; 660 В
Условный тепловой ток Ith при АС-1 125 А
Номин мощность при AC-3 230 В 25.0 кВт
Номин мощность при AC-3 400 В 45.0 кВт
Номин мощность при AC-3 660 В 45.0 кВт
Макс кратковременная нагрузка 1710 А
Условный ток короткого замыкания Inc 5000 А
Защита от сверхтоков - предохр gG 100 А
Мощность рассеяния при Ie АС-3 7,2 Вт
Мощность рассеяния при Ie АС-1 12,5 Вт
Гибкий кабель без наконечника 16...35 мм²
Жесткий кабель без наконечника 25...50 мм²
Диапазоны напряж управления при срабатыв Uc 0,8...1,1
Диапазоны напряж управления при отпускании Uc 0,3...0,6
Время срабатывания при замыкании 20...35 мс
Время срабатывания при размыкании 6...20 мс
Комутационная износоуст при АС-1 0,7 млн циклов
Комутационная износоуст при АС-3 0,7 млн циклов
Комутационная износоуст при АС-4 1,0 млн циклов
Мех износоустойчивость 4.0 млн ком циклов
Кол-во дополнительных контактов 2
Доп конт - Номин напряжение Un AC ≤ 660 В
Доп конт - Номин напряжение Un DC ≤ 440 В
Доп конт - Номин напряжение изоляции Ui 660 В
Доп конт - Ток термической стойкости In 10 А
Доп конт - Минимальная вкл способность Umin 24 В
Доп конт - Минимальная вкл способность Imin 10 мА
Доп конт - Защита от сверхтоков - предохр gG 10 А
Доп конт - Макс кратковременная нагрузка 100 А
Доп конт - Сопротивление изоляции > 10 мОм
Доп конт - Сечение присоединяемых проводников 1...4 мм²
Доп конт - Момент затяжки 1.2 нм
Высота 128.0 мм
Вес ≤ 1,61 кг
Номин напряжение изоляции Ui 660 В
Кол-во вспомогат норм разомкнутых-НО конт 1
Кол-во вспомогат норм замкнутых-НЗ конт 1
Номин рабочий ток Ie 400 В 95 А
Количество полюсов 3
Температура эксплуатации -25...+50 °C
Номин импульсное напряжение 6 кВ
Кол-во вспомогат переключающих контактов 0
Номин напряжение питания цепи управ Us AC 50 Гц 400 В
Номин напряж питания цепи управ Us пост тока DC - В
Момент затяжки 4 Нм
Тип подключения вспомогат цепей Винтовое соединение
Кол-во норм замк-НЗ конт с задер переключ 0
Кол-во вспом норм разомк-НО конт опереж 0
Тип напряжения управления Переменный (AC)
Номин раб напряжение переменного тока Ue 230; 400; 660 В
Условный тепловой ток Ith при АС-1 125 А
Номин мощность при AC-3 230 В 25.0 кВт
Номин мощность при AC-3 400 В 45.0 кВт
Номин мощность при AC-3 660 В 45.0 кВт
Макс кратковременная нагрузка 1710 А
Условный ток короткого замыкания Inc 5000 А
Защита от сверхтоков - предохр gG 100 А
Мощность рассеяния при Ie АС-3 7,2 Вт
Мощность рассеяния при Ie АС-1 12,5 Вт
Гибкий кабель без наконечника 16...35 мм²
Жесткий кабель без наконечника 25...50 мм²
Диапазоны напряж управления при срабатыв Uc 0,8...1,1
Диапазоны напряж управления при отпускании Uc 0,3...0,6
Время срабатывания при замыкании 20...35 мс
Время срабатывания при размыкании 6...20 мс
Комутационная износоуст при АС-1 0,7 млн циклов
Комутационная износоуст при АС-3 0,7 млн циклов
Комутационная износоуст при АС-4 1,0 млн циклов
Мех износоустойчивость 4.0 млн ком циклов
Кол-во дополнительных контактов 2
Доп конт - Номин напряжение Un AC ≤ 660 В
Доп конт - Номин напряжение Un DC ≤ 440 В
Доп конт - Номин напряжение изоляции Ui 660 В
Доп конт - Ток термической стойкости In 10 А
Доп конт - Минимальная вкл способность Umin 24 В
Доп конт - Минимальная вкл способность Imin 10 мА
Доп конт - Защита от сверхтоков - предохр gG 10 А
Доп конт - Макс кратковременная нагрузка 100 А
Доп конт - Сопротивление изоляции > 10 мОм
Доп конт - Сечение присоединяемых проводников 1...4 мм²
Доп конт - Момент затяжки 1.2 нм
