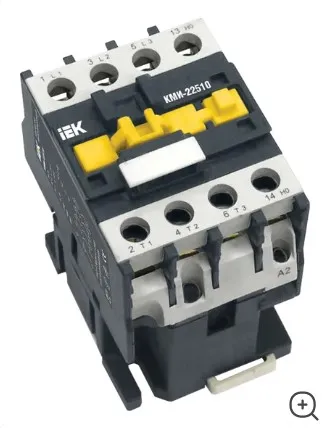

Контактор КМИ-22510 25А 24В/АС3 1НО IEK

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.


Ширина 56.0 мм


Высота 84.0 мм


Вес ≤ 0,4 кг


Номин напряжение изоляции Ui 660 В


Кол-во вспомогат норм разомкнутых-НО конт 1


Кол-во вспомогат норм замкнутых-НЗ конт 0


Номин рабочий ток Ie 400 В 25 А


Количество полюсов 3


Температура эксплуатации -25...+50 °C


Номин импульсное напряжение 6 кВ


Кол-во вспомогат переключающих контактов 0


Номин напряжение питания цепи управ Us AC 50 Гц 24 В


Номин напряж питания цепи управ Us пост тока DC - В


Момент затяжки 1,2 Нм


Тип подключения вспомогат цепей Винтовое соединение


Кол-во норм замк-НЗ конт с задер переключ 0


Кол-во вспом норм разомк-НО конт опереж 0


Тип напряжения управления Переменный (AC)


Номин раб напряжение переменного тока Ue 230; 400; 660 В


Условный тепловой ток Ith при АС-1 40 А


Номин мощность при AC-3 230 В 5.5 кВт


Номин мощность при AC-3 400 В 11.0 кВт


Номин мощность при AC-3 660 В 15.0 кВт


Макс кратковременная нагрузка 450 А


Условный ток короткого замыкания Inc 3000 А


Защита от сверхтоков - предохр gG 40 А


Мощность рассеяния при Ie АС-3 1,25 Вт


Мощность рассеяния при Ie АС-1 3,2 Вт


Гибкий кабель без наконечника 1,5...4 мм²


Жесткий кабель без наконечника 2,5...6 мм²


Диапазоны напряж управления при срабатыв Uc 0,8...1,1


Диапазоны напряж управления при отпускании Uc 0,3...0,6


Время срабатывания при замыкании 15...24 мс


Время срабатывания при размыкании 5...19 мс


Комутационная износоуст при АС-1 1,3 млн циклов


Комутационная износоуст при АС-3 1,1 млн циклов


Комутационная износоуст при АС-4 0,15 млн циклов


Мех износоустойчивость 12.0 млн ком циклов


Кол-во дополнительных контактов 1


Доп конт - Номин напряжение Un AC ≤ 660 В


Доп конт - Номин напряжение Un DC ≤ 440 В


Доп конт - Номин напряжение изоляции Ui 660 В


Доп конт - Ток термической стойкости In 10 А


Доп конт - Минимальная вкл способность Umin 24 В


Доп конт - Минимальная вкл способность Imin 10 мА


Доп конт - Защита от сверхтоков - предохр gG 10 А


Доп конт - Макс кратковременная нагрузка 100 А


Доп конт - Сопротивление изоляции > 10 мОм


Доп конт - Сечение присоединяемых проводников 1...4 мм²


Доп конт - Момент затяжки 1.2 нм
