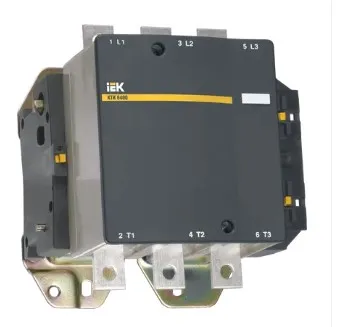

Контактор КТИ-6400 400А 400В/АС3 IEK

Ширина 213.0 мм








Высота 206.0 мм








Номин напряжение изоляции Ui 1000 В








Кол-во вспомогат норм разомкнутых-НО конт 1








Кол-во вспомогат норм замкнутых-НЗ конт 0








Номин рабочий ток Ie 400 В 400 А








Количество полюсов 3








Температура эксплуатации -45...+55 °C








Номин импульсное напряжение 8 кВ








Кол-во вспомогат переключающих контактов 0








Номин напряжение питания цепи управ Us AC 50 Гц 400 В








Номин напряж питания цепи управ Us пост тока DC - В








Метрический диаметр винта 10 мм








Момент затяжки 35 Нм








Тип подключения вспомогат цепей Винтовое соединение








Кол-во норм замк-НЗ конт с задер переключ 0








Кол-во вспом норм разомк-НО конт опереж 0








Тип напряжения управления Переменный (AC)








Номин раб напряжение переменного тока Ue 230; 400; 660 В








Условный тепловой ток Ith при АС-1 500 А








Номин мощность при AC-3 230 В 110.0 кВт








Номин мощность при AC-3 400 В 200.0 кВт








Номин мощность при AC-3 660 В 280.0 кВт








Макс кратковременная нагрузка 3200 А








Условный ток короткого замыкания Inc 18000 А








Защита от сверхтоков - предохр gG 500 А








Повторно-кратковр режим 120 циклов оперирования в час








Мощность рассеяния при Ie АС-3 42 Вт








Мощность рассеяния при Ie АС-1 65 Вт








Шина двойная - каждая размером 30х5 мм








Сечение провода с наконечником 2х150 мм²








Гибкий кабель 1 или 2 провода 1...4 мм²








Гибкий кабель с наконечником 1 пров 1...4 мм²








Гибкий кабель с наконечником 2 пров 1...1,25 мм²








Жесткий кабель без након 1 или 2 пров 1...4 мм²








Диапазоны напряж управления при срабатыв Uc 0,8...1,1








Диапазоны напряж управления при отпускании Uc 0,35......0,55








Время срабатывания при замыкании 40...75 мс








Время срабатывания при размыкании 100...170 мс








Комутационная износоуст при АС-1 0,3 млн циклов








Комутационная износоуст при АС-3 0,5 млн циклов








Мех износоустойчивость 0.8 млн ком циклов








Кол-во дополнительных контактов 1








Доп конт - Номин напряжение Un AC ≤ 660 В








Доп конт - Номин напряжение изоляции Ui 660 В








Доп конт - Ток термической стойкости In 10 А








Доп конт - Защита от сверхтоков - предохр gG 10 А








Доп конт - Макс кратковременная нагрузка 100 А








Доп конт - Сопротивление изоляции > 10 мОм








Доп конт - Момент затяжки 1.2 нм
