-5%

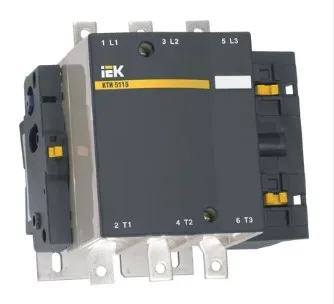

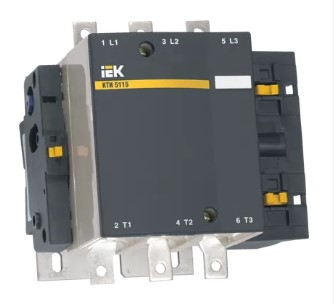

Контактор КТИ-5150 150А 230В/АС3 IEK
Код товара:
904760
Артикул:
KKT50-150-230-10
Базовая единица:
шт
Производитель:
IEK
Штрих код:
4606056094145
Упаковка:
4\1
Ширина 163.5 мм
Высота 170.0 мм
Номин напряжение изоляции Ui 1000 В
Кол-во вспомогат норм разомкнутых-НО конт 1
Кол-во вспомогат норм замкнутых-НЗ конт 0
Номин рабочий ток Ie 400 В 150 А
Количество полюсов 3
Температура эксплуатации -45...+55 °C
Номин импульсное напряжение 8 кВ
Кол-во вспомогат переключающих контактов 0
Номин напряжение питания цепи управ Us AC 50 Гц 230 В
Номин напряж питания цепи управ Us пост тока DC - В
Метрический диаметр винта 8 мм
Момент затяжки 18 Нм
Тип подключения вспомогат цепей Винтовое соединение
Кол-во норм замк-НЗ конт с задер переключ 0
Кол-во вспом норм разомк-НО конт опереж 0
Тип напряжения управления Переменный (AC)
Номин раб напряжение переменного тока Ue 230; 400; 660 В
Условный тепловой ток Ith при АС-1 250 А
Номин мощность при AC-3 230 В 40.0 кВт
Номин мощность при AC-3 400 В 75.0 кВт
Номин мощность при AC-3 660 В 100.0 кВт
Макс кратковременная нагрузка 1200 А
Условный ток короткого замыкания Inc 10000 А
Защита от сверхтоков - предохр gG 250 А
Повторно-кратковр режим 120 циклов оперирования в час
Мощность рассеяния при Ie АС-3 8 Вт
Мощность рассеяния при Ie АС-1 12 Вт
Шина двойная - каждая размером 25х3 мм
Сечение провода с наконечником 120 мм²
Гибкий кабель 1 или 2 провода 1...4 мм²
Гибкий кабель с наконечником 1 пров 1...4 мм²
Гибкий кабель с наконечником 2 пров 1...1,25 мм²
Жесткий кабель без након 1 или 2 пров 1...4 мм²
Диапазоны напряж управления при срабатыв Uc 0,8...1,1
Диапазоны напряж управления при отпускании Uc 0,35......0,55
Время срабатывания при замыкании 23...35 мс
Время срабатывания при размыкании 5...15 мс
Комутационная износоуст при АС-1 0,5 млн циклов
Комутационная износоуст при АС-3 0,8 млн циклов
Мех износоустойчивость 1.0 млн ком циклов
Кол-во дополнительных контактов 1
Доп конт - Номин напряжение Un AC ≤ 660 В
Доп конт - Номин напряжение изоляции Ui 660 В
Доп конт - Ток термической стойкости In 10 А
Доп конт - Защита от сверхтоков - предохр gG 10 А
Доп конт - Макс кратковременная нагрузка 100 А
Доп конт - Сопротивление изоляции > 10 мОм
Доп конт - Момент затяжки 1.2 нм
Высота 170.0 мм
Номин напряжение изоляции Ui 1000 В
Кол-во вспомогат норм разомкнутых-НО конт 1
Кол-во вспомогат норм замкнутых-НЗ конт 0
Номин рабочий ток Ie 400 В 150 А
Количество полюсов 3
Температура эксплуатации -45...+55 °C
Номин импульсное напряжение 8 кВ
Кол-во вспомогат переключающих контактов 0
Номин напряжение питания цепи управ Us AC 50 Гц 230 В
Номин напряж питания цепи управ Us пост тока DC - В
Метрический диаметр винта 8 мм
Момент затяжки 18 Нм
Тип подключения вспомогат цепей Винтовое соединение
Кол-во норм замк-НЗ конт с задер переключ 0
Кол-во вспом норм разомк-НО конт опереж 0
Тип напряжения управления Переменный (AC)
Номин раб напряжение переменного тока Ue 230; 400; 660 В
Условный тепловой ток Ith при АС-1 250 А
Номин мощность при AC-3 230 В 40.0 кВт
Номин мощность при AC-3 400 В 75.0 кВт
Номин мощность при AC-3 660 В 100.0 кВт
Макс кратковременная нагрузка 1200 А
Условный ток короткого замыкания Inc 10000 А
Защита от сверхтоков - предохр gG 250 А
Повторно-кратковр режим 120 циклов оперирования в час
Мощность рассеяния при Ie АС-3 8 Вт
Мощность рассеяния при Ie АС-1 12 Вт
Шина двойная - каждая размером 25х3 мм
Сечение провода с наконечником 120 мм²
Гибкий кабель 1 или 2 провода 1...4 мм²
Гибкий кабель с наконечником 1 пров 1...4 мм²
Гибкий кабель с наконечником 2 пров 1...1,25 мм²
Жесткий кабель без након 1 или 2 пров 1...4 мм²
Диапазоны напряж управления при срабатыв Uc 0,8...1,1
Диапазоны напряж управления при отпускании Uc 0,35......0,55
Время срабатывания при замыкании 23...35 мс
Время срабатывания при размыкании 5...15 мс
Комутационная износоуст при АС-1 0,5 млн циклов
Комутационная износоуст при АС-3 0,8 млн циклов
Мех износоустойчивость 1.0 млн ком циклов
Кол-во дополнительных контактов 1
Доп конт - Номин напряжение Un AC ≤ 660 В
Доп конт - Номин напряжение изоляции Ui 660 В
Доп конт - Ток термической стойкости In 10 А
Доп конт - Защита от сверхтоков - предохр gG 10 А
Доп конт - Макс кратковременная нагрузка 100 А
Доп конт - Сопротивление изоляции > 10 мОм
Доп конт - Момент затяжки 1.2 нм
