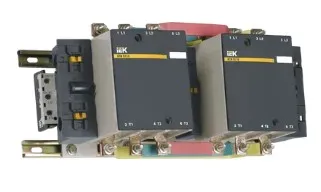

Контактор КТИ-51153 реверс 115А 230В/АС3 IEK

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.








Ширина 346.0 мм








Высота 162.0 мм








Номин рабочий ток Ie 400 В 115 А








Номин мощность при AC-3 400 В 55.0 кВт








Номин напряжение питания цепи управ Us AC 50 Гц 230 В








Номин напряж питания цепи управ Us пост тока DC - В








Условный тепловой ток Ith при АС-1 200 А








Номин напряжение изоляции Ui 660 В








Кол-во вспомогат норм разомкнутых-НО конт 2








Кол-во вспомогат норм замкнутых-НЗ конт 0








Количество полюсов 3








Температура эксплуатации -45...+55 °C








Номин импульсное напряжение 8 кВ








Кол-во вспомогат переключающих контактов 0








Метрический диаметр винта 6 мм








Момент затяжки 10 Нм








Тип подключения вспомогат цепей Винтовое соединение








Кол-во норм замк-НЗ конт с задер переключ 0








Кол-во вспом норм разомк-НО конт опереж 0








Тип напряжения управления Переменный (AC)








Номин раб напряжение переменного тока Ue 230; 400; 660 В








Номин мощность при AC-3 230 В 30.0 кВт








Номин мощность при AC-3 660 В 80.0 кВт








Макс кратковременная нагрузка 900 А








Условный ток короткого замыкания Inc 5000 А








Защита от сверхтоков - предохр gG 200 А








Повторно-кратковр режим 120 циклов оперирования в час








Мощность рассеяния при Ie АС-3 5 Вт








Мощность рассеяния при Ie АС-1 15 Вт








Шина двойная - каждая размером 20х3 мм








Сечение провода с наконечником 95 мм²








Гибкий кабель 1 или 2 провода 1...4 мм²








Гибкий кабель с наконечником 1 пров 1...4 мм²








Гибкий кабель с наконечником 2 пров 1,125 мм²








Жесткий кабель без након 1 или 2 пров 1...4 мм²








Диапазоны напряж управления при срабатыв Uc 0,8...1,1








Диапазоны напряж управления при отпускании Uc 0,35...0,55








Время срабатывания при замыкании 23...35 мс








Время срабатывания при размыкании 5...15 мс








Мех износоустойчивость 1.0 млн ком циклов








Кол-во дополнительных контактов 1








Доп конт - Номин напряжение Un AC ≤ 660 В








Доп конт - Номин напряжение изоляции Ui 660 В








Доп конт - Ток термической стойкости In 10 А








Доп конт - Защита от сверхтоков - предохр gG 10 А








Доп конт - Макс кратковременная нагрузка 100 А








Доп конт - Сопротивление изоляции > 10 мОм








Доп конт - Момент затяжки 1.2 нм
