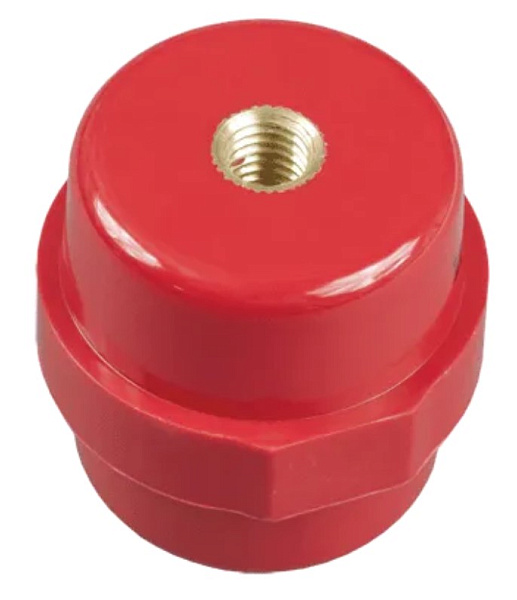

Изолятор шинный SM 76 (M10) силовой с болтом IEK

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.

Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Количество полюсов 1 Макс.

номин.

ток, А 1250 Метрический размер резьбы - М 10 Пакет шин 5(3), 10(2) Нет Расстояние между шинами, мм 50.

.

.

125 Номин раб напряжение, В 1000 Выдерж напряж грозового импульса, кВ 25.

0 Механ разрушающая сила на изгиб, кН 30 Механ разрушающий крутящий момент, кНм 0.

8 Наибольший наружн диаметр, мм 50 Наименьший наружн диаметр, мм 36 Длина резьбы, мм 16 Температура эксплуатации, °C -40.

.

.

60 Кол-во болтов на изолятор, шт 2 Высота, мм 76.

0 Цвет Красный Материал Полимерный материал Вид или марка материала Полиамид усиленный стекловолокном
