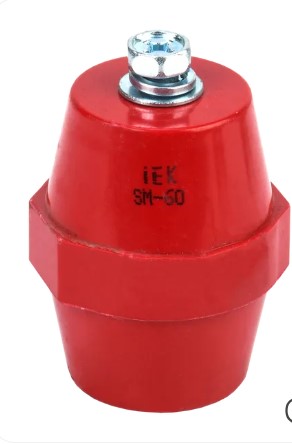

Изолятор шинный SM 60 (М8) силовой с болтом IEK

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.

Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Цвет    Красный Высота    60.

0 мм Номин раб напряжение    1000 В Длина резьбы    15 мм Вид или марка материала    Полиамид усиленный стекловолокном Количество полюсов    1 Материал    Полимерный материал Температура эксплуатации    -40.

.

.

60 °C Расстояние между шинами    50.

.

.

125 мм Метрический размер резьбы - М    8 Макс.

номин.

ток    750 А Выдерж напряж грозового импульса    20.

0 кВ Механ разрушающая сила на изгиб    20 кН Механ разрушающий крутящий момент    0.

8 кНм Наибольший наружн диаметр    46 мм Наименьший наружн диаметр    34 мм Кол-во болтов на изолятор    2 шт
