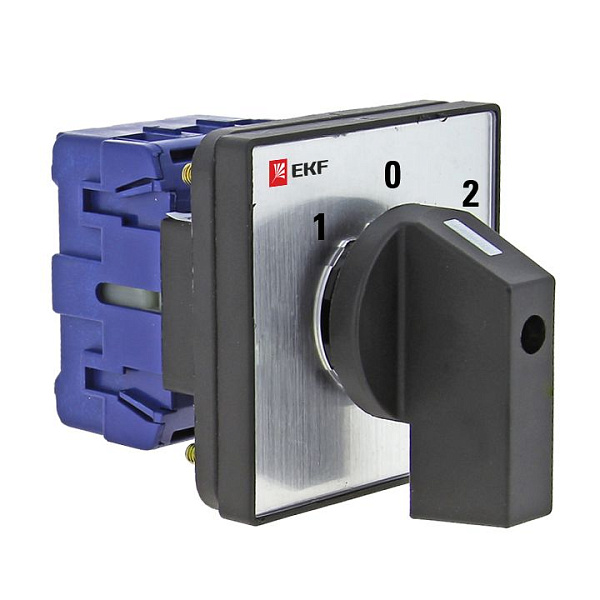

Переключатель кулачковый ПК-1-24 10А 4P "1-0-2" EKF

Кулачковые переключатели ПК EKF PROxima представляют собой механические коммутационные аппараты.

Рассчитаны на применение в цепях переменного тока номинальным напряжением до 400 В и частотой 50/60 Гц.

Благодаря повышенному содержанию серебра в контактах достигается их пониженное переходное сопротивление и повышенная устойчивость к воздействию внешней среды.

Выпускается несколько исполнений кулачковых переключателей: • ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов; • ПК-2 – трехфазный кулачковый переключатель с усовершенствованной контактной группой (выключатель нагрузки); • ПК-3 – трехфазный кулачковый переключатель в защитном боксе IP 54 (выключатель нагрузки).

Переключатели ПК-1 и ПК-2 выпускаются с передним креплением.

Устанавливаются на переднюю панель щитового оборудования, пульт управления и т.

п.

Переключатели ПК-3 с задним креплением устанавливаются на монтажную панель.

Цвет Черный Защитное покрытие поверхности Вид/марка материала Термопласт Материал Пластик Количество полюсов 4 Тип освещения Способ монтажа Настенный монтаж Количество клавиш 1 Цвет по RAL 0 Коммутируем.

нагрузка для люминесц.

ламп 0 Возвратно-нажимной Нет Этикетка, информация поверхность Количество модулей (для модульных серий) Степень защиты (NEMA), лицевая сторона 1 Выключатель стиральной машины Нет Минимальная глубина встроенной монтажной коробки Тип комплектации Устройство в сборе Тип включения/управления Ручка-переключатель поворот.

Номин.

напряжение 0 Не содержит (без) галогенов Да Подсветка Нет (без) Глубина установочная (встраив.

) Способ подключения Винтовой С монтажной платой/панелью Номин.

ток 10 Количество позиций переключения (положений) 3 Подходит для степени защиты (IP) IP20 Сигнальный контакт состояния Нет С нейтральным 0-положением (ОТКЛ) Да Тип элемента управления Рукоятка поворот.

короткая (узкий хват) Размер передней панели 48х48 мм Подходит для напольного монтажа Нет Подходит для монтажа на передней стенке, 4 отверстия Да Подходит для установки в распределит.

щит Да Подходит для промежуточного монтажа Нет Комплектное устройство в корпусе Нет С возвратом в нейтральное положение ("0") Нет Тип крепления Винтовое крепление Модульная ширина (общ.

кол-во модульных расстояний) 3 Конструкция прибора Встраиваемое устройство Тип выключателя Переключатель направления Номин.

продолжительный ток Iu 10 Степень защиты (IP), передняя сторона IP20 Макс.

допустимое раб.

напряжение Ue AC 400
