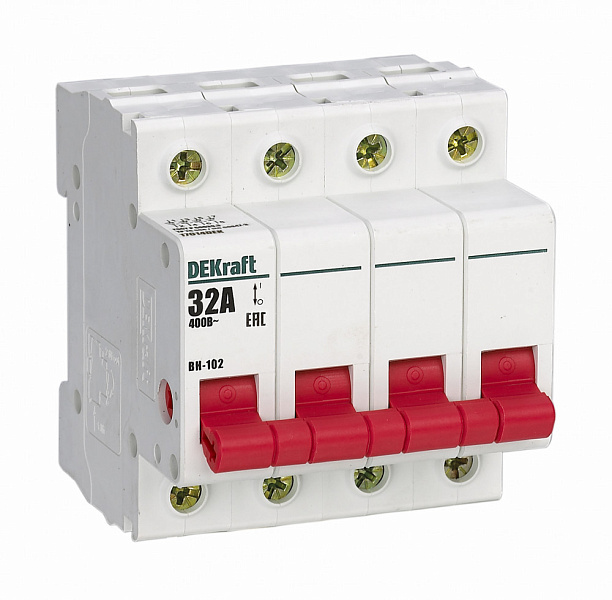

Выключатель нагрузки 4P 32А ВН-102 DEKraft

Аппараты не обеспечивают защиту цепи — для этого следует использовать автоматические выключатели, предохранители и выключатели дифференциального тока, однако в качестве выключателя-разъединителя она подходит идеально.








Основным преимуществом является самый надежный разрыв цепи (т.к. используются специальные мостиковые контакты) — он полностью исключает возможность перекрытия дугой по изоляции, что может произойти, например, при использовании в тех же целях автоматического выключателя.








Сфера применения








Выключатели-разъединители применяются в распределительных, квартирных, этажных щитах жилых и административных зданий, а также промышленных объектов.








Используются для оперативного соединения и разъединения цепи. Дополнительных аксессуаров для серии ВН-102 в ассортименте нет.








Соответствие регламентам и стандартам








ТР ТС 004 / 2011








ГОСТ IEC 60947-3








Количество полюсов, P 1, 2, 3, 4








Номинальное рабочее напряжение Ue, В 230/400








Номинальная частота сети переменного тока








50/60Гц








Номинальный рабочий ток нагрузки Ie, А








20, 25, 32, 40, 63, 100, 125








Категория применения AC-22








Номинальный кратковременно (до 1 с) выдерживаемый ток Icw 20Ie








Механическая износостойкость: — механических циклов, не менее 8 500








в том числе коммутационная износостойкость — электрических циклов (AC-22, cos φ =0.6), не менее 3 000








Подвод питания Сверху или снизу








Подвод нагрузки Сверху или снизу








Сечение подключаемого провода, мм2 50








Тропическое исполнение Степень 2








Диапазон рабочих температур, °С От -40 до +60








Степень защиты IP20 открытый аппарат / IP40 аппарат в корпусе








Предельное усилие затяжки клеммных зажимов, Н·м








1-63А: 2.5;








100-125А: 3.5








Ремонтопригодность








Неремонтопригодный
