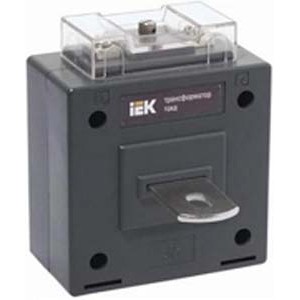

Трансформатор тока ТТИ-А 60/5А 5ВА класс 0,5 IEK

Трансформаторы тока ТТИ предназначены: - для применения в схемах учета электроэнергии при расчетах с потребителями; - для применения в схемах коммерческого учета электроэнергии; - для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746 и изготовлены по техническим условиям ТУ 3414-001-18461115-2006. Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза". На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

















Спецификация








Документация








Параметры для логистики








Аналоги








Описание








Срок службы

















25 лет

















Гарантия

















5 лет

















Трансформаторы тока ТТИ предназначены: - для применения в схемах учета электроэнергии при расчетах с потребителями; - для применения в схемах коммерческого учета электроэнергии; - для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746 и изготовлены по техническим условиям ТУ 3414-001-18461115-2006. Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза". На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

















Основные документы








Руководство По Эксплуатации (PDF, 1.5 Мб)

















Схема подключения (JPG, 2.1 Мб)

















Габаритный Чертеж (JPG, 2.1 Мб)

















Посмотреть все документы








Преимущества








Медная луженая шина у трансформаторов ТТИ-А, дает возможность подключать как медные, так и алюминиевые проводники








Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика








В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора








Вес и габариты - на 10-20% меньше аналогичных трансформаторов тока других отечественных производителей








Межповерочный интервал 5 лет








Особенности конструкции








Корпус трансформатора выполнен неразборным и опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке.








Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крыш...Читать полностью








Встроенная медная луженая шина у модификации ТТИ-А -дает возможность подключения как медных, так и алюминиевых проводников.








Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.








Универсальное окно трансформатора тока ТТИ позволяет устанавливать в качестве первичной обмотки кабели и шины различных сечений и ...Читать полностью








Два разных способа монтажа: - на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шин...Читать полностью








Технические характеристики








Номин напряжение 660 В








Модель или исполнение Преобразователь тока с первичной обмоткой








Класс точности 0,5








Номин частота 50 Гц








Калиброванный Да








С медной шиной Да








Первичный номин ток 60 А








Установка на защёлках Нет








Вторичное подключение Винтовое соединение








Номин вторичная полная мощность 5 ВА








Вторичный номин ток 5 А








С защитой от прикосновения Да








Класс точности 0,5








Наибольшее раб напряжение 0,72 кВ
