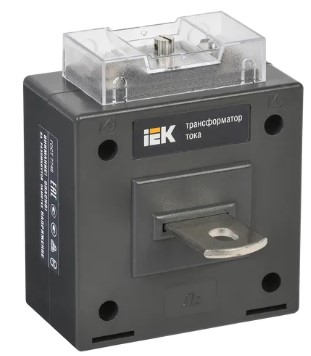

Трансформатор тока ТТИ-А 25/5А 5ВА класс 0,5 IEK

рансформаторы тока ТТИ предназначены: - для применения в схемах учета электроэнергии при расчетах с потребителями; - для применения в схемах коммерческого учета электроэнергии; - для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746 и изготовлены по техническим условиям ТУ 3414-001-18461115-2006. Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза". На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

Спецификация
Документация
Параметры для логистики
Аналоги
Описание
Срок службы

25 лет

Гарантия

5 лет

Трансформаторы тока ТТИ предназначены: - для применения в схемах учета электроэнергии при расчетах с потребителями; - для применения в схемах коммерческого учета электроэнергии; - для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746 и изготовлены по техническим условиям ТУ 3414-001-18461115-2006. Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза". На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

Основные документы
Руководство По Эксплуатации (PDF, 1.5 Мб)

Схема подключения (JPG, 2.1 Мб)

Габаритный Чертеж (JPG, 2.1 Мб)

Посмотреть все документы
Преимущества
Медная луженая шина у трансформаторов ТТИ-А, дает возможность подключать как медные, так и алюминиевые проводники
Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика
В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора
Вес и габариты - на 10-20% меньше аналогичных трансформаторов тока других отечественных производителей
Межповерочный интервал 5 лет
Особенности конструкции
Корпус трансформатора выполнен неразборным и опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке.
Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крыш...Читать полностью
Встроенная медная луженая шина у модификации ТТИ-А -дает возможность подключения как медных, так и алюминиевых проводников.
Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.
Универсальное окно трансформатора тока ТТИ позволяет устанавливать в качестве первичной обмотки кабели и шины различных сечений и ...Читать полностью
Два разных способа монтажа: - на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шин...Читать полностью
Технические характеристики
Номин напряжение    660 В
Модель или исполнение    Преобразователь тока с первичной обмоткой
Класс точности    0,5
Номин частота    50 Гц
Калиброванный    Да
С медной шиной    Да
Первичный номин ток    25 А
Установка на защёлках    Нет
Вторичное подключение    Винтовое соединение
Номин вторичная полная мощность    5 ВА
Вторичный номин ток    5 А
С защитой от прикосновения    Да
Класс точности    0,5
Наибольшее раб напряжение    0,72 кВ
