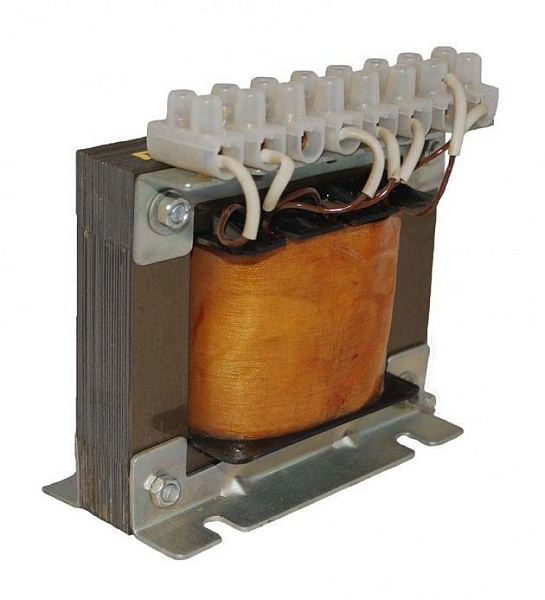

Трансформатор ОСМ1-0,1 220/36/24

Трансформаторы серии ОСМ 1 (однофазные, сухие, многоцелевого назначения) мощностью 0,063-4,0кВ А напряжением первичной обмотки от 220 до 660В, вторичных оботок от 12 до 260В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.

Трансформаторы соответствуют требованиям ГОСТ 19294-84.

Вид климатического исполнения У3 по ГОСТ15150-69.

Транформаторы устойчивы к воздействию ударных и вибрационных нагрузкок.

Рассчитаны на установку в закрытых помещениях при следующих условиях: Окружающая среда невзрывоопасная; Температура окружающей среды от минус 45С до плюс 40С.

Исполнение трансформаторов по условиям установки на месте работы-встраиваемые.

Изготовитель гарантирует соответствие трансформатора требованиям технических условий при соблюдении условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации трансформаторов 36месяцев со дня ввода в эксплуатацию.

Трансформаторы серии ОСМ.

Условное обозначение трансформаторов: О-однофазный, С-сухой, М-многоцелевого назначения, 1-первая модель, Мощность, кВА, Напряжение первичной обмотки, В Напряжение третьей обмотки, В Номинальное напряжение обмоток указано на колодках выводов над контактными зажимами.

При этом U соответствует началу первичной обмотки, O- началу вторичных обмоток
