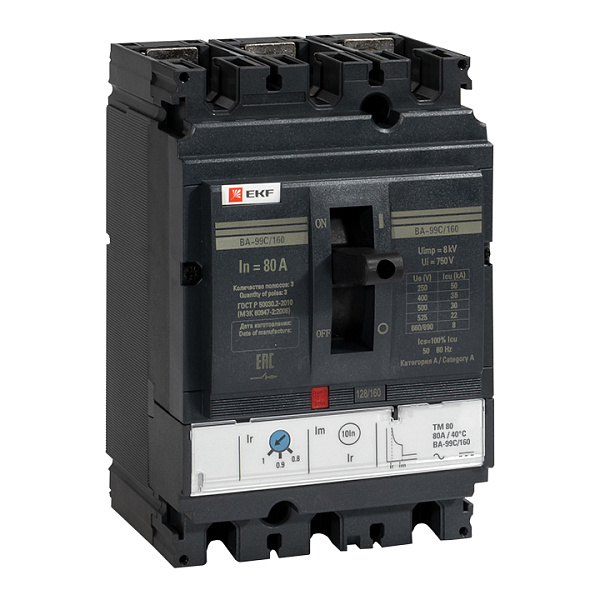

Выключатель автоматический 3P 80А 36кА (Compact NS) 160/80А ВА-99C EKF PROxima

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Вид подключения главной электрич.

цепи Передняя сторона Возможность установки индикатора отключения Да Встроенная защита от замыканий на землю Нет Диапазон краткосрочной задержки расцепителя короткого замыкания 800.

.

.

800 Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания 800.

.

.

800 Диапазон уставки тока расцепления 64.

.

.

80 Количество вспомогат.

нормально замкнутых (НЗ) контактов 0 Количество вспомогат.

нормально разомкнутых (НО) контактов 0 Количество вспомогат.

переключающих контактов 0 Количество полюсов 3 Комплектное устройство с утройством защиты Да Крепление на DIN рейку Нет Моторный привод встроенный Нет Моторный привод опционально Да Номин.

напряжение 400.

.

.

690 Номин.

отключающая способность Icu при 400 В, 50 Гц 36 Номин.

отключающая способность по EN 60898 36 Номин.

отключающая способность по IEC 60947-2 36 Номин.

продолжительный ток Iu 80 Подходит для монтажа на DIN-рейку (с Ω-профилем) Нет Рабочая отключающая способность, Ics, кА 36 С расцепителем минимального напряжения Нет Степень защиты (IP) IP30 Тип подключения силовой электрич.

цепи Болтовое соединение Тип элемента управления Рычаг купольный Конструкция прибора Комплектное устройство в корпусе Описание группы Автоматические выключатели ВА-99С предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий в различных электроустановках с номинальным рабочим напряжением 400 В переменного тока частотой 50 Гц с токами от 12,5 до 630 А.

Выключатели протестированы на электромагнитную совместимость.

Не создают помех для другого электронного оборудования.

Работоспособность выключателей при наличии коммутационных помех и грозовых перенапряжений обеспечивается и при использовании микропроцессорных расцепителей.

Автоматические выключатели ВА-99С устанавливаются в стандартные распределительные щиты.

Выключатели свободно устанавливаются вплотную друг к другу (бок о бок), а также в ограниченном пространстве.

Все автоматические выключатели ВА-99С обеспечивают гарантированное разъединение согласно требованиям стандартов МЭК 60947-1 и 2.

Гарантированное разъединение автоматического выключателя сохраняется при установке ручного поворотного привода.

И Преимущества группы Регулируемые уставки по току срабатывания при коротком замыкании и при перегрузках.

Предельная отключающая способность равна рабочей (Ics = 100% Icu).

Микропроцессорный расцепитель STR23SE.

Унифицированные дополнительные устройства.

Корпус выполнен из термостойкой АBS пластмассы.

Гарантийные обязательства составляют 5 лет.

Соответствие ГОСТ/МЭК/ТУ ГОСТ Р50030.

2 (МЭК 60947-2)
