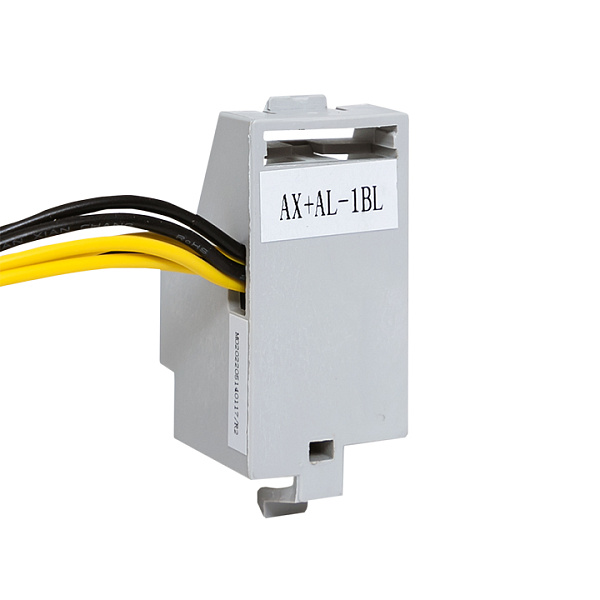

Доп. и аварийный контакт AX+AL для TR слева AV Power-1

Выключатели АV POWER могут комплектоваться дополнительными устройствами: независимыми расцепителями, расцепителями минимального напряжения, дополнительными и аварийными контактами, ручным поворотным приводом и электроприводом и различными их сочетаниями.

Дополнительно электронные расцепители EТU2.

2 , EТU6.

2 комплектуются коммуникационным модулем передачи данных на стандартные шины.

При применении электронных расцепителей EТU2.

2, EТU6.

2 возможно создание интеллектуальных систем управления и защиты на базе контроллеров, для этого имеются различные модули связи и конверторы протоколов, а также выносные панели программирования и индикации.

Дополнительные аксессуары в комплект поставки автоматических выключателей АV POWER не входят, за исключением AV-TX2 коммуникационного модуля, который входит в комплект с расцепителями EТU2.

2 и EТU6.

2.

Пользователь самостоятельно приобретает данное оборудование и комплектует выключатель АV POWER в соответствии с особенностями защищаемого объекта.

Способы установки дополнительных устройств зависят от типов устройств.

Дополнительные и аварийные контакты, а также расцепители устанавливаются в специальные гнезда под фальш-панелью, которая крепится на винтах на корпусе выключателя.

Проводники от дополнительных устройств выводятся на корпус выключателя с боков через специальные гнезда.

Элетро- и ручной приводы крепятся на корпусе выключателя.

Коммуникационные модули и модуль индикации и программирования устанавливаются отдельно от выключателя и соединяются с ним посредством проводов, входящих в комплект.

Номин.

раб.

ток Ie при AC-15, 230 В 3 Тип подключения Круглый проводник/медная полоса Количество сигнальных контактов 4 Количество нормально замкнутых (НЗ) контактов 2 Количество нормально разомкнутых (НО) контактов 2 Количество переключающих (перекидных) контактов 4
