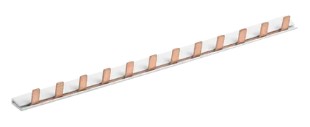

Шина соединительная типа PIN для 1-ф нагр. 63А 53 мод. IEK

Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки).

Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям.

Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру.

Для полуторамодульных шин имеются боковые заглушки.

Номин напряжение    230/400 В Ширина    15.

5 мм Изолированный    Да Вес    0,15 кг Количество фаз    1 Поперечное сечение    78 мм² Номин напряжение изоляции Ui    600 В Номин продолжительный ток Iu    63 А Длина    1000 мм Температура эксплуатации    -45.

.

.

+40 °C Номин импульсное напряжение    4 кВ Тип подключения    Штырь Номин кратковременно выдерживаемый ток Icw    12 кА Подходит для устройств с вспомогат перекл    Нет Подходит для устройств с N-шиной    Нет Размеры поля или шага    18 мм Общ количество полюсов    1 Максимальное количество подключаемых устройств    53
