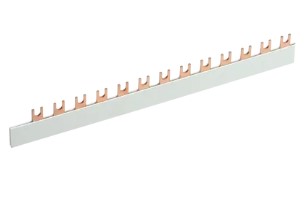

Шина соединительная типа FORK (вилка) 1Р 100А (1м) IEK

Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.
















Номин напряжение 230/400 В
















Ширина 4.2 мм
















Изолированный Да
















Высота 30.5 мм
















Вес 0,2 кг
















Количество фаз 1
















Поперечное сечение 78 мм²
















Номин напряжение изоляции Ui 600 В
















Номин продолжительный ток Iu 100 А
















Длина 1000 мм
















Температура эксплуатации -45...+40 °C
















Номин импульсное напряжение 4 кВ
















Тип подключения Вилка
















Номин кратковременно выдерживаемый ток Icw 15 кА
















Подходит для устройств с вспомогат перекл Нет
















Подходит для устройств с N-шиной Нет
















Размеры поля или шага 18 мм
















Общ количество полюсов 1
















Максимальное количество подключаемых устройств 54
