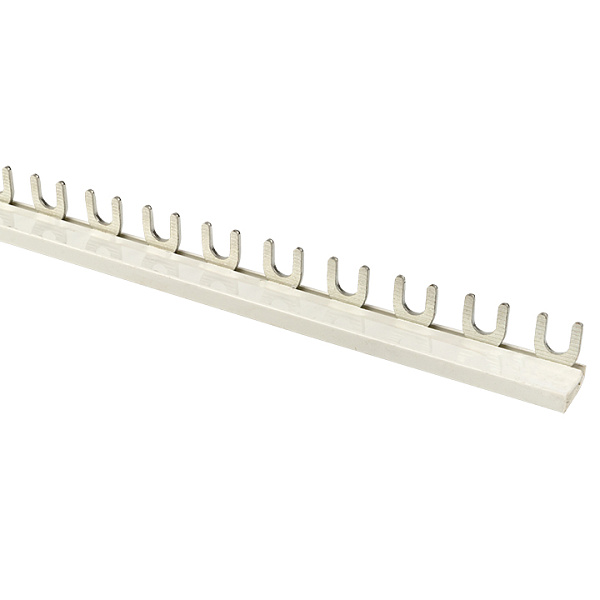

Шина соединительная типа FORK (вилка) 1Р 100А (1м) EKF

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.








Изолированн. Да








Количество фаз 1








Поперечное сечение 16








Номин. продолжительный ток Iu 100








Количество полюсов 54








Длина 1 000








Условный номин. ток короткого замыкания Iq 15 000








Номин. импульсное напряжение 4 000








Тип подключения Вилка (Fork)








Количество модулей (модульная ширина) 54








Номин. кратковременно выдерживаемый ток Icw 15 000








Подходит для аппаратов с вспомогат. выключателем (доп. контактом) Нет








Подходит для устройств с N-шиной Нет








Подходит для количества подключаемых устройств 54








Макс. допустимое раб. напряжение Ue 230








Серия PROxima
