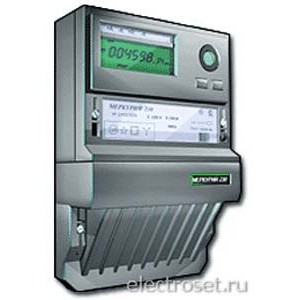

Счетчик 3ф 5-60А Меркурий 230 ART-01 PQRSIN активный/реактивный многотарифный прямоточный класс точности 1/2 (3х220/400В) ЖКИ

Активно – реактивные счетчики электроэнергии серии 230 АRT подключаются к измерительным трансформаторам и позволяют вести точный учет тока по нескольким тарифам, распределенным по времени суток.








Измеряют как активную, так и реактивную мощность суммарно или отдельно по каждой фазе.








Определяют вектор суммарной потребляемой мощности.








Счетчик предусматривает подключение интерфейсных каналов для передачи рабочих параметров сети в единую диспетчерскую.








Подключается к сети как автономно, так и в совокупности с информационно – измерительными системами.








Благодаря применению новейших технологий счетчики имеют множество функциональных возможностей.








В том числе: измерение основных параметров тока, хранение измеренной информации и передача ее по интерфейсам CAN, RS-485 и IrDA в единую диспетчерскую параметров активной и реактивной энергии по тарифам по периодам времени.








Временные периоды могут включать в себя сутки, месяц, год.








Программное обеспечение счетчика позволяет настроить тарификатор по 4 тарифам в 16 – и временных зонах суток и для четырех типов дней.








В зависимости от сезонности каждый месяц программируется в отдельности по тарифному расписанию.








Действие одного тарифа в течении суток не менее одной минуты.








Учет активного тока прямого направления в каждой фазе по отдельности.








Учет потерь тока в трансформаторах и линиях электропередач.








Кроме того счетчик измеряет и фиксирует следующие параметры электрической сети:








- мгновенные значения мощности сети в каждой фазе активного и реактивного тока;








- частоты электрической сети;








- коэффициенты мощностей, как в каждой фазе, так и в сумме;








- значения фазных токов, напряжений и углов между фазными напряжениями.








Дистанционное управление внешними устройствами для включения и отключения сети, применяемое при превышении лимитов потребления тока.








Для предотвращения хищения электроэнергии предусмотрена возможность функционирования счетчиков в режиме суммирования фаз по модулю (при нарушении «фазировки» подключения электроцепи счетчика).








Передача измеряемых параметров и зафиксированных данных тока по интерфейсу CAN, RS-485, IrDA.








Современные счетчики выполняют множество функциональных возможностей, позволяющих в любой момент производить высокоточные измерения параметров электрической сети.








Достигается это благодаря таким инновационным внедрениям как высокий класс точности (0.5S, 1.0), подключаемые интерфейсы, возможность подключения резервного питания Uрез = 5,5...9 В.








Кроме того, имеют дополнительные возможности такие показатели как измерение тока в широком диапазоне параметров – сила, мощность, напряжение, частота, cos fi.








Имеют встроенный модем PLC, предназначенный для передачи данных сети по этой же сети.








Встроены гальванически развязанные телеметрические выходы DIN 43864 для активной и реактивной энергии.








При нарушении подключений электрических сетей счетчики выдают увеличенные показания цепи.








Автоматическое самодиагностирование счетчика с выводом ошибок на индикатор.








Имеют возможность управления посредством внешних цепей коммутации УЗО.








Электронное пломбирование.








A - измерение активной энергии








R - измерение реактивной энергии








T - наличие внутреннего тарификатора








01 - модификация








P - наличие профиля, журнала событий








R - интерфейс RS485








I - Инфракрасный порт








D - внешнее резервное питание








N - электронная пломба
