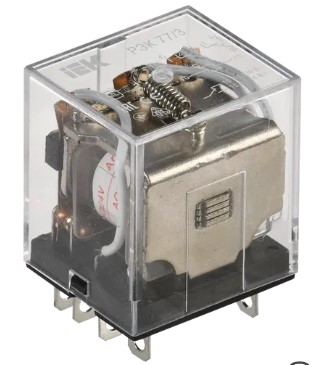

Реле промежуточное РЭК77/3(LY3) 10А 24В АC IEK

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.








Ширина 31.0 мм








Высота 42 мм








Глубина 27 мм








С сигнальной лампой - индикатором Нет








Температура эксплуатации -45...+40 °C








Со съемными зажимами Нет








Полюсность Определенная полюсность








Тип управления или переключения Моностабильное








С перекидными контактами Нет








Тип переключающих контактов Прочее








В комплекте с розеткой Нет








Тип подключения Плоское разъёмное соединение








Номин напряжение питания цепи управ Us AC 50 Гц 24 В








Номин напряж питания цепи управ Us пост тока DC - В








Степень защиты - IP IP40








Тип напряжения управления Переменный (AC)








Кол-во нормально замкнутых - НЗ контактов 3








Кол-во норм разомкнутых - НО контактов 3








Количество переключающих контактов 3








Сопротивление изоляции ≥ 100 мОм








Электр износостойкость ≥ 10^5 циклов








Мех износостойкость ≥ 10^7 циклов








Номин раб напряжение AC контактов 230 В








Номин раб напряжение DC контактов 24 В








Номин ток контактов 10 А








Ток потребляемый катушкой при AC 230 В 15.0 мА








Ток потребляемый катушкой при AC 24 В 190.0 мА








Ток потребляемый катушкой при AC 12 В 170.0 мА








Ток потребляемый катушкой при DC 24 В 80.0 мА








Ток потребляемый катушкой при DC 12 В 130.0 мА








Мощность катушки управления при AC 230 В 3.5 ВА








Мощность катушки управления при AC 24 В 4.6 ВА








Мощность катушки управления при AC 12 В 2.0 ВА








Мощность катушки управления при DC 24 В 1.9 Вт








Мощность катушки управления при DC 12 В 1.6 Вт








Кол-во групп переключающих контактов 3
