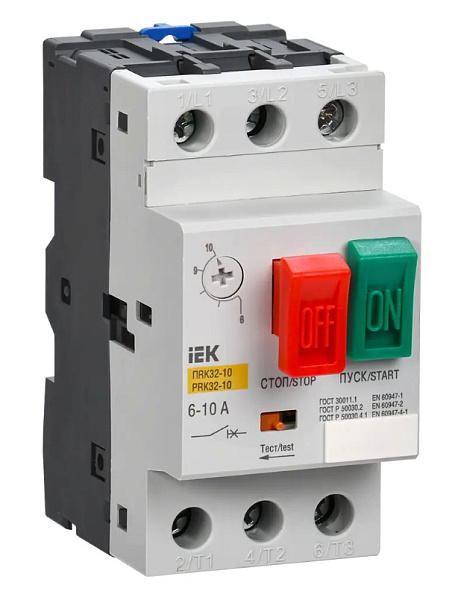

Пускатель ручной кнопочный ПРК32-10 In=10A Ir=6-10A 660В IEK

Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя.








Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.








Категория применения АС-3.








По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002. Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759.








Типоисполнение реле РТИ-3353; РТИ-3355 РТИ-3357; РТИ-3359 РТИ-3361; РТИ-3363 РТИ-3365.








Номин ток, А 10.0








Диапазон уставки тока расцепления, А 6...10








Количество полюсов 3








Тип расцепителя Термомагнитный








Ширина, мм 44.5








Высота, мм 90.0








Глубина, мм 81.0








Вес, кг ≤ 0,26








Номин напряжение изоляции Ui, В 660








С интегрированным вспомогат перекл Нет








Номин продолжительный ток Iu, А 10








С встроенным расцепителем пониж-го напряж Нет








Номин раб напряжение, В 230/400/600








Температура эксплуатации, °C -25...40








Номин импульсное выдерживаемое напряжение, кВ 8








Номин частота, Гц 50








Тип подключения Винтовое соединение








Степень защиты - IP IP20








С термозащитой Да








Тип подключения силовой электрич цепи Винтовое соединение








Номин откл способность Icu при 400 В AC, кА 100








Диап регул без заде сраб расцеп короткого замык, А -








Чувствительность к обрыву фазы Да








Конструкция прибора Встраиваемое устройство для встраиваемой техники








Номин рабочий отключаемый ток к з Iсs 400 В, кА 100.0








Номин рабочий отключаемый ток к з Iсs 660 В, кА 2.25








Номин предельный отключаемый ток к з Iсu 230 В, кА 100








Номин предельный отключаемый ток к з Iсu 400 В, кА 100








Номин предельный отключаемый ток к з Iсu 660 В, кА 3








Уставка электромагнитного расцепителя, А 138.0








Класс расцепления - защиты 10








Номин мощность управ ЭД в применения АС-3 230В, кВт 2.20








Номин мощность управ ЭД в применения АС-3 400В, кВт 4.00








Номин мощность управ ЭД в применения АС-3 660В, кВт 7.50








Применение в окружающей среде В








Электр или Мех износостойкость, циклов В на О 10000








Ремонтопригодность Нет








Коммутационное перенапряжение, В ≤ 8000
