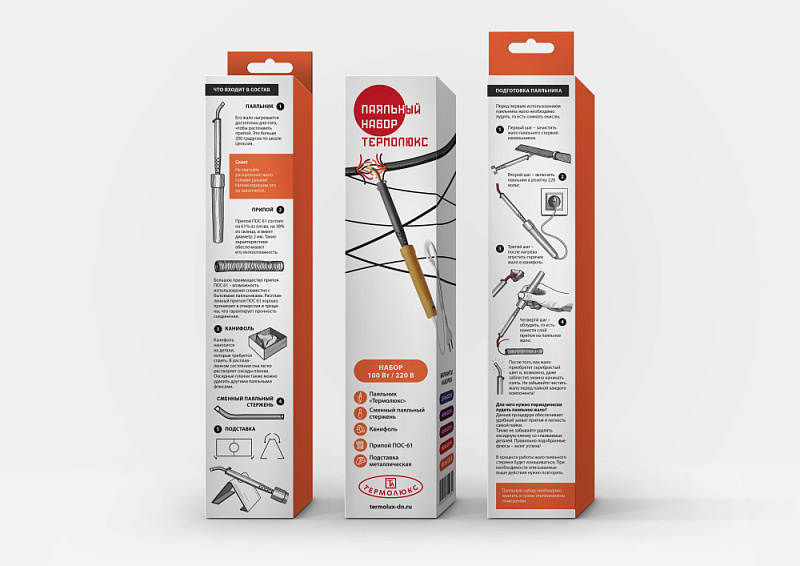

Паяльный набор 100/220 (паяльник, припой, сменный изогнутый паяльный стержень, канифоль,подствака) "Тл"

Паяльный набор 100/220 (паяльник, припой, сменный изогнутый паяльный стержень, канифоль,подствака) Паяльный набор 100Вт 220В Руководство по эксплуатации 1.

Назначение - паяльный набор предназначен для пайки электронных схем, электротехнических изделий и электропроводки 2.

Комплектация - паяльник электрический, шт -1 - подставка, шт - 1 - запасной медный паяльный стержень, шт - 1 - канифоль сосновая, кг - 0,015 - припой, кг - 0,015 - упаковочная коробка, шт - 1 (индивидуальная упаковка из картона) 3.

Технические характеристики 1.

Паяльник электрический, тип ЭПСН-03- 100/220 - род тока переменный частотой 50Гц - рабочее напряжение, В 220 - класс защиты от поражения электрическим током 2 - рабочая температура паяльного стержня, °С 390 - время разогрева до температуры 250°С, минут, не более 4 - масса, кг 0,162 2.

Подставка - материал металл - масса, кг 0,02 3.

Запасной медный паяльный стержень - диаметр, мм 7,6 - форма паяльного жала прямой шлиц - паяльный стержень гнутый под углом 150° - - масса, кг 0,04 4.

Канифоль сосновая - масса, кг 0,015 5.

Припой - марка ПОС-61 - масса, кг 0,015 6.

Упаковочная коробка - масса, кг 0,045 4.

Правила и условия безопасной эксплуатации.

- запрещается оставлять без надзора включенный в сеть паяльник электрический - запрещается располагать вблизи включенного паяльника электрического легковоспламеняющиеся вещества - в перерыве между пайками паяльник электрический следует укладывать на негорючую подставку.

Перед первым включением паяльника электрического подставку догнуть вручную - запрещается производить разборку паяльника электрического - во избежание выхода из строя паяльника электрического при замене медного паяльного стержня необходимо устанавливать его в корпус паяльника на глубину 53мм 5.

Правила и условия монтажа - перед включением паяльника электрического в сеть необходимо убедиться в исправности шнура, вилки и розетки, следует проверить соответствие напряжения сети напряжению, указанному в маркировке на изделии - через 8÷15 минут после включения паяльника электрического необходимо облудить жало паяльного стержня, предварительно зачистив его 6.

Правила и условия хранения и транспортирования.

- паяльный набор необходимо хранить в сухом отапливаемом помещении - транспортирование паяльного набора в упаковке завода-изготовителя осуществляется всеми видами закрытого транспорта 7.

Правила и условия реализации и утилизации.

- изготовитель не возмещает ущерб потребителю, если паяльный набор выйдет из строя по его вине (небрежное отношение, хранение или нарушение требований настоящего руководства по эксплуатации) - утилизацию паяльного набора проводить в порядке, установленном Законодательством государств-членов Таможенного союза
