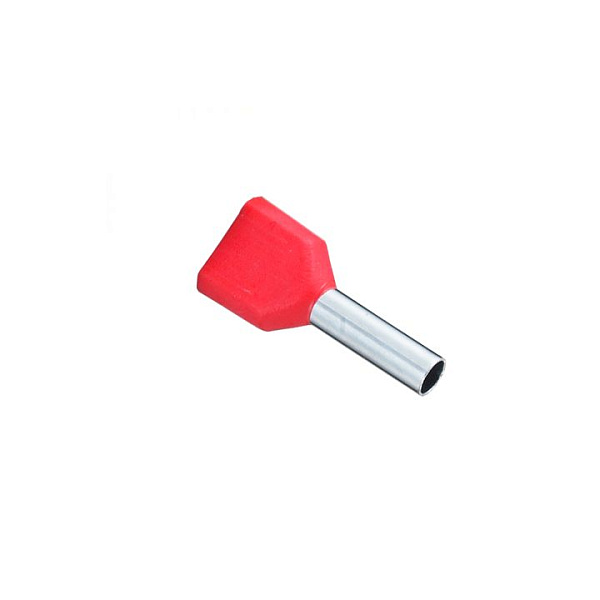

Наконечник штыревой втулочный двойной НШвИ(2) 1,0-8 (упак/50шт) EKF

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ








Длина втулки/гильзы 8








Для кабелей, устойчивых к короткому замыканию Нет








Защитное покрытие поверхности Лужёный (-ая)








Изолированн. Да








Конструктивное исполнение Двойной наконечник








Материал Медь








Материал изоляции Полипропилен (PP)








Не содержит (без) галогенов Да








Номин. поперечное сечение 1








Размер AWG Прочее








С маркировочным флажком Нет








Соединены в ленту Нет








Соответствие ГОСТ/МЭК/ТУ <>








Цвет Красный








Описание группы








Одинарные и двойные втулочные наконечники (НШвИ и НШвИ2) являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов (типа ПВ-3, ПВС и т. п.) при монтаже различного электрооборудования. Втулочные наконечники состоят из медной луженой трубки, один конец которой развальцован для облегчения ввода многожильного провода, и полиамидной изолирующей манжеты. Процесс монтажа втулочного наконечника занимает несколько секунд. Предварительно зачищенная многопроволочная медная жила заводится внутрь втулки до упора (упор обеспечивается заходом провода в сужающийся раструб втулки до среза изоляции). Затем втулочная часть наконечника опрессовывается поверх втулки специальным инструментом. При опрессовке контактная часть многопроволочного провода, обжатая втулкой, образует единую монолитную конструкцию, а изолирующая манжета перекрывает изоляцию провода. При необходимости опрессованная втулка может быть впоследствии

















Преимущества группы








Материал изоляции: полипропилен, не поддерживающий горение








Втулочные наконечники EKF производятся в цветовой гамме в соответствии со стандартом DIN








Изоляционный манжет выполнен в виде раструба для облегчения монтажа многопроволочных медных жил








Материал наконечника: медь марки М1
