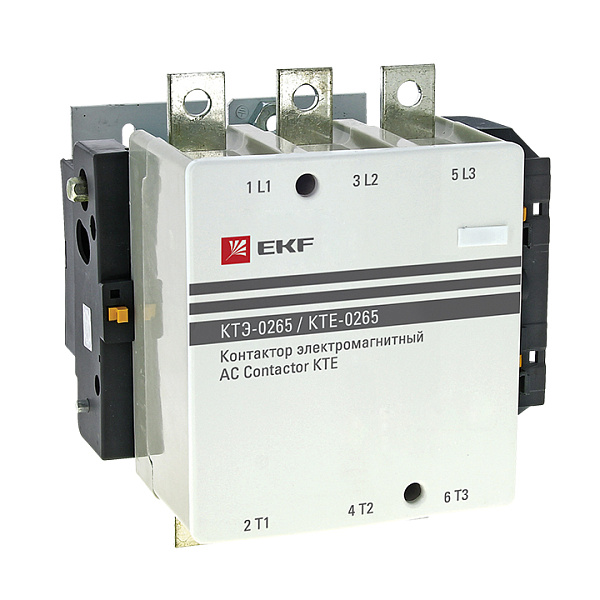

Контактор КТЭ 265А 230В NO EKF

Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKFPROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».








Модульное исполнение Нет








Номин. коммутируем. мощность при AC-3, 400 В 132








Количество нормально разомкнутых (НО) силовых контактов 3








Количество нормально замкнутых (НЗ) силовых контактов 0








Количество вспомогат. нормально разомкнутых (НО) контактов 1








Количество вспомогат. нормально замкнутых (НЗ) контактов 0








Номин. раб. ток Ie при AC-3, 400 В 265








Номин. раб. ток Ie при AC-1, 400 В 350








Тип подключения силовой электрич. цепи Винтовое соединение








Тип напряжения управления AC (перемен.)








Номин. раб. ток Ie при AC-4, 400 В 98








Номин. коммутируем. мощность при AC-4, 400 В 49








Номин. напряжение питания цепи управления Us AC 60 Гц








Номин. напряжение питания цепи управления Us постоян. тока DC








Серия PROxima








Номин. напряжение питания цепи управления Us AC 50 Гц 195,5...253
