-5%

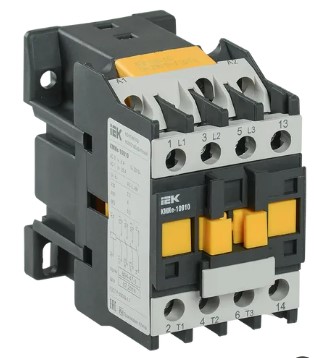

Контактор КМИе-22510 25А 36В/АС3 1НО IEK
Код товара:
519230
Артикул:
KKME11-009-230-10
Базовая единица:
шт
На заказ:
Производитель:
IEK
Штрих код:
4606056259803
Упаковка:
1
Малогабаритные контакторы серии КМИе на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).
Область применения малогабаритных контакторов серии КМИе - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИе соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.
4.
1-2002 (МЭК 60947-4-1-2000).
Ширина 45.
0 мм Высота 75.
0 мм Рабочее положение Вертикальное, с возможным откл по горизонтали ±30° Номин напряжение изоляции Ui 660 В Кол-во вспомогат норм разомкнутых-НО конт 1 Кол-во вспомогат норм замкнутых-НЗ конт 0 Номин рабочий ток Ie 400 В 9 А Температура эксплуатации -25…+50 °C Номин импульсное напряжение 6 кВ Кол-во вспомогат переключающих контактов 0 Номин напряжение питания цепи управ Us AC 50 Гц 230 В Номин напряж питания цепи управ Us пост тока DC - В Метрический диаметр винта 3,5 мм Тип подключения вспомогат цепей Винтовое соединение Кол-во норм замк-НЗ конт с задер переключ 0 Кол-во вспом норм разомк-НО конт опереж 0 Тип напряжения управления Переменный (AC) Номин раб напряжение переменного тока Ue 230, 400, 660 В Условный тепловой ток Ith при АС-1 20 А Номин мощность при AC-3 230 В 2.
2 кВт Номин мощность при AC-3 400 В 4.
0 кВт Номин мощность при AC-3 660 В 5.
5 кВт Макс кратковременная нагрузка 162 А Условный ток короткого замыкания Inc 1000 А Защита от сверхтоков - предохр gG 10 А Мощность рассеяния при Ie АС-3 0,2 Вт Мощность рассеяния при Ie АС-1 1,56 Вт Гибкий кабель без наконечника 1,0…2,5 мм² Жесткий кабель без наконечника 1,5…4,0 мм² Гибкий кабель с наконечником 1 пров 1…4 мм² Диапазоны напряж управления при срабатыв Uc 0,8…1,1 Диапазоны напряж управления при отпускании Uc 0,3…0,6 Время срабатывания при замыкании 12…22 мс Время срабатывания при размыкании 4…19 мс Комутационная износоуст при АС-1 800 млн циклов Комутационная износоуст при АС-3 900 млн циклов Мех износоустойчивость 9.
0 млн ком циклов Доп конт - Номин напряжение Un AC ≤ 660 В Доп конт - Номин напряжение Un DC ≤ 440 В Доп конт - Номин напряжение изоляции Ui 660 В Доп конт - Ток термической стойкости In 10 А Доп конт - Минимальная вкл способность Umin 17 В Доп конт - Минимальная вкл способность Imin 5 мА Доп конт - Защита от сверхтоков - предохр gG 10 А Доп конт - Макс кратковременная нагрузка 100 А Относительная влажность воздуха ≤ 90% при температуре +20°C
Область применения малогабаритных контакторов серии КМИе - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИе соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.
4.
1-2002 (МЭК 60947-4-1-2000).
Ширина 45.
0 мм Высота 75.
0 мм Рабочее положение Вертикальное, с возможным откл по горизонтали ±30° Номин напряжение изоляции Ui 660 В Кол-во вспомогат норм разомкнутых-НО конт 1 Кол-во вспомогат норм замкнутых-НЗ конт 0 Номин рабочий ток Ie 400 В 9 А Температура эксплуатации -25…+50 °C Номин импульсное напряжение 6 кВ Кол-во вспомогат переключающих контактов 0 Номин напряжение питания цепи управ Us AC 50 Гц 230 В Номин напряж питания цепи управ Us пост тока DC - В Метрический диаметр винта 3,5 мм Тип подключения вспомогат цепей Винтовое соединение Кол-во норм замк-НЗ конт с задер переключ 0 Кол-во вспом норм разомк-НО конт опереж 0 Тип напряжения управления Переменный (AC) Номин раб напряжение переменного тока Ue 230, 400, 660 В Условный тепловой ток Ith при АС-1 20 А Номин мощность при AC-3 230 В 2.
2 кВт Номин мощность при AC-3 400 В 4.
0 кВт Номин мощность при AC-3 660 В 5.
5 кВт Макс кратковременная нагрузка 162 А Условный ток короткого замыкания Inc 1000 А Защита от сверхтоков - предохр gG 10 А Мощность рассеяния при Ie АС-3 0,2 Вт Мощность рассеяния при Ie АС-1 1,56 Вт Гибкий кабель без наконечника 1,0…2,5 мм² Жесткий кабель без наконечника 1,5…4,0 мм² Гибкий кабель с наконечником 1 пров 1…4 мм² Диапазоны напряж управления при срабатыв Uc 0,8…1,1 Диапазоны напряж управления при отпускании Uc 0,3…0,6 Время срабатывания при замыкании 12…22 мс Время срабатывания при размыкании 4…19 мс Комутационная износоуст при АС-1 800 млн циклов Комутационная износоуст при АС-3 900 млн циклов Мех износоустойчивость 9.
0 млн ком циклов Доп конт - Номин напряжение Un AC ≤ 660 В Доп конт - Номин напряжение Un DC ≤ 440 В Доп конт - Номин напряжение изоляции Ui 660 В Доп конт - Ток термической стойкости In 10 А Доп конт - Минимальная вкл способность Umin 17 В Доп конт - Минимальная вкл способность Imin 5 мА Доп конт - Защита от сверхтоков - предохр gG 10 А Доп конт - Макс кратковременная нагрузка 100 А Относительная влажность воздуха ≤ 90% при температуре +20°C
