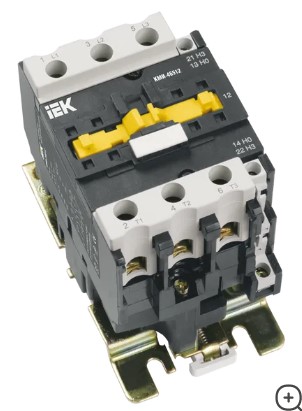

Контактор КМИ-46512 65А 400В/АС3 1НО;1НЗ IEK

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
















Ширина 75.0 мм
















Высота 128.0 мм
















Вес ≤ 1,4 кг
















Номин напряжение изоляции Ui 660 В
















Кол-во вспомогат норм разомкнутых-НО конт 1
















Кол-во вспомогат норм замкнутых-НЗ конт 1
















Номин рабочий ток Ie 400 В 65 А
















Количество полюсов 3
















Температура эксплуатации -25...+50 °C
















Номин импульсное напряжение 6 кВ
















Кол-во вспомогат переключающих контактов 0
















Номин напряжение питания цепи управ Us AC 50 Гц 400 В
















Номин напряж питания цепи управ Us пост тока DC - В
















Момент затяжки 2,5 Нм
















Тип подключения вспомогат цепей Винтовое соединение
















Кол-во норм замк-НЗ конт с задер переключ 0
















Кол-во вспом норм разомк-НО конт опереж 0
















Тип напряжения управления Переменный (AC)
















Номин раб напряжение переменного тока Ue 230; 400; 660 В
















Условный тепловой ток Ith при АС-1 80 А
















Номин мощность при AC-3 230 В 18.5 кВт
















Номин мощность при AC-3 400 В 30.0 кВт
















Номин мощность при AC-3 660 В 37.0 кВт
















Макс кратковременная нагрузка 1170 А
















Условный ток короткого замыкания Inc 3000 А
















Защита от сверхтоков - предохр gG 80 А
















Мощность рассеяния при Ie АС-3 4,2 Вт
















Мощность рассеяния при Ie АС-1 6,4 Вт
















Гибкий кабель без наконечника 10...25 мм²
















Жесткий кабель без наконечника 16...35 мм²
















Диапазоны напряж управления при срабатыв Uc 0,8...1,1
















Диапазоны напряж управления при отпускании Uc 0,3...0,6
















Время срабатывания при замыкании 20...26 мс
















Время срабатывания при размыкании 8...12 мс
















Комутационная износоуст при АС-1 1,3 млн циклов
















Комутационная износоуст при АС-3 1,0 млн циклов
















Комутационная износоуст при АС-4 1,0 млн циклов
















Мех износоустойчивость 10.0 млн ком циклов
















Кол-во дополнительных контактов 2
















Доп конт - Номин напряжение Un AC ≤ 660 В
















Доп конт - Номин напряжение Un DC ≤ 440 В
















Доп конт - Номин напряжение изоляции Ui 660 В
















Доп конт - Ток термической стойкости In 10 А
















Доп конт - Минимальная вкл способность Umin 24 В
















Доп конт - Минимальная вкл способность Imin 10 мА
















Доп конт - Защита от сверхтоков - предохр gG 10 А
















Доп конт - Макс кратковременная нагрузка 100 А
















Доп конт - Сопротивление изоляции > 10 мОм
















Доп конт - Сечение присоединяемых проводников 1...4 мм²
















Доп конт - Момент затяжки 1.2 нм
