-5%

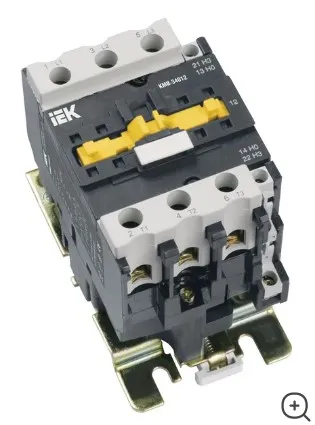

Контактор КМИ-35012 50А 230В/АС3 1НО;1НЗ IEK
Код товара:
705397
Артикул:
KKM31-050-230-11
Базовая единица:
шт
На заказ:
Производитель:
IEK
Штрих код:
4606056034165
Упаковка:
20\1
Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).
Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов.
Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).
Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.
4.
1-2012 (МЭК 60947-4-1:2009).
Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.
ME86.
B00144.
Ширина 75.
0 мм Высота 128.
0 мм Вес ≤ 1,4 кг Номин напряжение изоляции Ui 660 В Кол-во вспомогат норм разомкнутых-НО конт 1 Кол-во вспомогат норм замкнутых-НЗ конт 1 Номин рабочий ток Ie 400 В 50 А Количество полюсов 3 Температура эксплуатации -25.
.
.
+50 °C Номин импульсное напряжение 6 кВ Кол-во вспомогат переключающих контактов 0 Номин напряжение питания цепи управ Us AC 50 Гц 230 В Номин напряж питания цепи управ Us пост тока DC - В Момент затяжки 2,5 Нм Тип подключения вспомогат цепей Винтовое соединение Кол-во норм замк-НЗ конт с задер переключ 0 Кол-во вспом норм разомк-НО конт опереж 0 Тип напряжения управления Переменный (AC) Номин раб напряжение переменного тока Ue 230; 400; 660 В Условный тепловой ток Ith при АС-1 80 А Номин мощность при AC-3 230 В 15.
0 кВт Номин мощность при AC-3 400 В 22.
0 кВт Номин мощность при AC-3 660 В 33.
0 кВт Макс кратковременная нагрузка 900 А Условный ток короткого замыкания Inc 3000 А Защита от сверхтоков - предохр gG 63 А Мощность рассеяния при Ie АС-3 3,7 Вт Мощность рассеяния при Ie АС-1 9,6 Вт Гибкий кабель без наконечника 10.
.
.
25 мм² Жесткий кабель без наконечника 16.
.
.
35 мм² Диапазоны напряж управления при срабатыв Uc 0,8.
.
.
1,1 Диапазоны напряж управления при отпускании Uc 0,3.
.
.
0,6 Время срабатывания при замыкании 20.
.
.
26 мс Время срабатывания при размыкании 8.
.
.
12 мс Комутационная износоуст при АС-1 1,3 млн циклов Комутационная износоуст при АС-3 1,0 млн циклов Комутационная износоуст при АС-4 1,0 млн циклов Мех износоустойчивость 10.
0 млн ком циклов Кол-во дополнительных контактов 2 Доп конт - Номин напряжение Un AC ≤ 660 В Доп конт - Номин напряжение Un DC ≤ 440 В Доп конт - Номин напряжение изоляции Ui 660 В Доп конт - Ток термической стойкости In 10 А Доп конт - Минимальная вкл способность Umin 24 В Доп конт - Минимальная вкл способность Imin 10 мА Доп конт - Защита от сверхтоков - предохр gG 10 А Доп конт - Макс кратковременная нагрузка 100 А Доп конт - Сопротивление изоляции > 10 мОм Доп конт - Сечение присоединяемых проводников 1.
.
.
4 мм² Доп конт - Момент затяжки 1.
2 нм
Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов.
Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).
Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.
4.
1-2012 (МЭК 60947-4-1:2009).
Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.
ME86.
B00144.
Ширина 75.
0 мм Высота 128.
0 мм Вес ≤ 1,4 кг Номин напряжение изоляции Ui 660 В Кол-во вспомогат норм разомкнутых-НО конт 1 Кол-во вспомогат норм замкнутых-НЗ конт 1 Номин рабочий ток Ie 400 В 50 А Количество полюсов 3 Температура эксплуатации -25.
.
.
+50 °C Номин импульсное напряжение 6 кВ Кол-во вспомогат переключающих контактов 0 Номин напряжение питания цепи управ Us AC 50 Гц 230 В Номин напряж питания цепи управ Us пост тока DC - В Момент затяжки 2,5 Нм Тип подключения вспомогат цепей Винтовое соединение Кол-во норм замк-НЗ конт с задер переключ 0 Кол-во вспом норм разомк-НО конт опереж 0 Тип напряжения управления Переменный (AC) Номин раб напряжение переменного тока Ue 230; 400; 660 В Условный тепловой ток Ith при АС-1 80 А Номин мощность при AC-3 230 В 15.
0 кВт Номин мощность при AC-3 400 В 22.
0 кВт Номин мощность при AC-3 660 В 33.
0 кВт Макс кратковременная нагрузка 900 А Условный ток короткого замыкания Inc 3000 А Защита от сверхтоков - предохр gG 63 А Мощность рассеяния при Ie АС-3 3,7 Вт Мощность рассеяния при Ie АС-1 9,6 Вт Гибкий кабель без наконечника 10.
.
.
25 мм² Жесткий кабель без наконечника 16.
.
.
35 мм² Диапазоны напряж управления при срабатыв Uc 0,8.
.
.
1,1 Диапазоны напряж управления при отпускании Uc 0,3.
.
.
0,6 Время срабатывания при замыкании 20.
.
.
26 мс Время срабатывания при размыкании 8.
.
.
12 мс Комутационная износоуст при АС-1 1,3 млн циклов Комутационная износоуст при АС-3 1,0 млн циклов Комутационная износоуст при АС-4 1,0 млн циклов Мех износоустойчивость 10.
0 млн ком циклов Кол-во дополнительных контактов 2 Доп конт - Номин напряжение Un AC ≤ 660 В Доп конт - Номин напряжение Un DC ≤ 440 В Доп конт - Номин напряжение изоляции Ui 660 В Доп конт - Ток термической стойкости In 10 А Доп конт - Минимальная вкл способность Umin 24 В Доп конт - Минимальная вкл способность Imin 10 мА Доп конт - Защита от сверхтоков - предохр gG 10 А Доп конт - Макс кратковременная нагрузка 100 А Доп конт - Сопротивление изоляции > 10 мОм Доп конт - Сечение присоединяемых проводников 1.
.
.
4 мм² Доп конт - Момент затяжки 1.
2 нм
