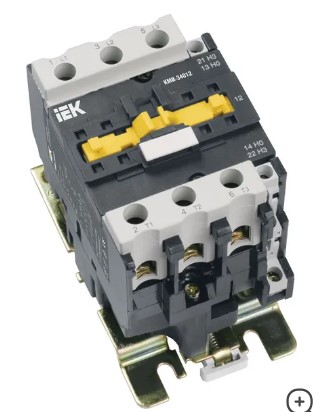

Контактор КМИ-34012 40А 230В/АС3 1НО;1НЗ IEK

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.















Ширина 75.0 мм















Высота 128.0 мм















Вес ≤ 1,4 кг















Номин напряжение изоляции Ui 660 В















Кол-во вспомогат норм разомкнутых-НО конт 1















Кол-во вспомогат норм замкнутых-НЗ конт 1















Номин рабочий ток Ie 400 В 40 А















Количество полюсов 3















Температура эксплуатации -25...+50 °C















Номин импульсное напряжение 6 кВ















Кол-во вспомогат переключающих контактов 0















Номин напряжение питания цепи управ Us AC 50 Гц 230 В















Номин напряж питания цепи управ Us пост тока DC - В















Момент затяжки 2,5 Нм















Тип подключения вспомогат цепей Винтовое соединение















Кол-во норм замк-НЗ конт с задер переключ 0















Кол-во вспом норм разомк-НО конт опереж 0















Тип напряжения управления Переменный (AC)















Номин раб напряжение переменного тока Ue 230; 400; 660 В















Условный тепловой ток Ith при АС-1 60 А















Номин мощность при AC-3 230 В 11.0 кВт















Номин мощность при AC-3 400 В 18.5 кВт















Номин мощность при AC-3 660 В 30.0 кВт















Макс кратковременная нагрузка 720 А















Условный ток короткого замыкания Inc 3000 А















Защита от сверхтоков - предохр gG 50 А















Мощность рассеяния при Ie АС-3 2,4 Вт















Мощность рассеяния при Ie АС-1 5,4 Вт















Гибкий кабель без наконечника 6...16 мм²















Жесткий кабель без наконечника 10...25 мм²















Диапазоны напряж управления при срабатыв Uc 0,8...1,1















Диапазоны напряж управления при отпускании Uc 0,3...0,6















Время срабатывания при замыкании 20...26 мс















Время срабатывания при размыкании 8...12 мс















Комутационная износоуст при АС-1 1,3 млн циклов















Комутационная износоуст при АС-3 1,0 млн циклов















Комутационная износоуст при АС-4 0,12 млн циклов















Мех износоустойчивость 10.0 млн ком циклов















Кол-во дополнительных контактов 2















Доп конт - Номин напряжение Un AC ≤ 660 В















Доп конт - Номин напряжение Un DC ≤ 440 В















Доп конт - Номин напряжение изоляции Ui 660 В















Доп конт - Ток термической стойкости In 10 А















Доп конт - Минимальная вкл способность Umin 24 В















Доп конт - Минимальная вкл способность Imin 10 мА















Доп конт - Защита от сверхтоков - предохр gG 10 А















Доп конт - Макс кратковременная нагрузка 100 А















Доп конт - Сопротивление изоляции > 10 мОм















Доп конт - Сечение присоединяемых проводников 1...4 мм²















Доп конт - Момент затяжки 1.2 нм
