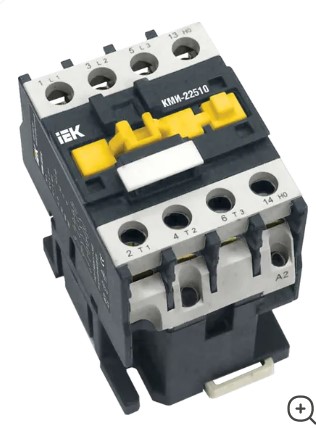

Контактор КМИ-22510 25А 230В/АС3 1НО IEK

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.








Ширина 56.0 мм








Высота 84.0 мм








Вес ≤ 0,4 кг








Номин напряжение изоляции Ui 660 В








Кол-во вспомогат норм разомкнутых-НО конт 1








Кол-во вспомогат норм замкнутых-НЗ конт 0








Номин рабочий ток Ie 400 В 25 А








Количество полюсов 3








Температура эксплуатации -25...+50 °C








Номин импульсное напряжение 6 кВ








Кол-во вспомогат переключающих контактов 0








Номин напряжение питания цепи управ Us AC 50 Гц 230 В








Номин напряж питания цепи управ Us пост тока DC - В








Момент затяжки 1,2 Нм








Тип подключения вспомогат цепей Винтовое соединение








Кол-во норм замк-НЗ конт с задер переключ 0








Кол-во вспом норм разомк-НО конт опереж 0








Тип напряжения управления Переменный (AC)








Номин раб напряжение переменного тока Ue 230; 400; 660 В








Условный тепловой ток Ith при АС-1 40 А








Номин мощность при AC-3 230 В 5.5 кВт








Номин мощность при AC-3 400 В 11.0 кВт








Номин мощность при AC-3 660 В 15.0 кВт








Макс кратковременная нагрузка 450 А








Условный ток короткого замыкания Inc 3000 А








Защита от сверхтоков - предохр gG 40 А








Мощность рассеяния при Ie АС-3 1,25 Вт








Мощность рассеяния при Ie АС-1 3,2 Вт








Гибкий кабель без наконечника 1,5...4 мм²








Жесткий кабель без наконечника 2,5...6 мм²








Диапазоны напряж управления при срабатыв Uc 0,8...1,1








Диапазоны напряж управления при отпускании Uc 0,3...0,6








Время срабатывания при замыкании 15...24 мс








Время срабатывания при размыкании 5...19 мс








Комутационная износоуст при АС-1 1,3 млн циклов








Комутационная износоуст при АС-3 1,1 млн циклов








Комутационная износоуст при АС-4 0,15 млн циклов








Мех износоустойчивость 12.0 млн ком циклов








Кол-во дополнительных контактов 1








Доп конт - Номин напряжение Un AC ≤ 660 В








Доп конт - Номин напряжение Un DC ≤ 440 В








Доп конт - Номин напряжение изоляции Ui 660 В








Доп конт - Ток термической стойкости In 10 А








Доп конт - Минимальная вкл способность Umin 24 В








Доп конт - Минимальная вкл способность Imin 10 мА








Доп конт - Защита от сверхтоков - предохр gG 10 А








Доп конт - Макс кратковременная нагрузка 100 А








Доп конт - Сопротивление изоляции > 10 мОм








Доп конт - Сечение присоединяемых проводников 1...4 мм²








Доп конт - Момент затяжки 1.2 нм
