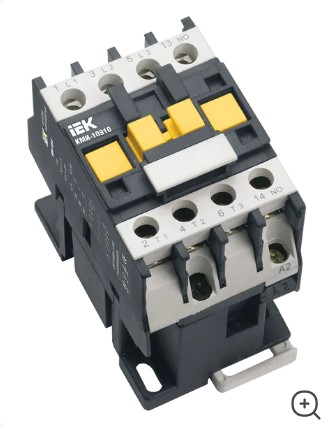

Контактор КМИ-10911 9А 400В/АС3 1НЗ IEK

Ширина 45.0 мм
















Высота 75.0 мм
















Вес ≤ 0,34 кг
















Номин напряжение изоляции Ui 660 В
















Кол-во вспомогат норм разомкнутых-НО конт 0
















Кол-во вспомогат норм замкнутых-НЗ конт 1
















Номин рабочий ток Ie 400 В 9 А
















Количество полюсов 3
















Температура эксплуатации -25...+50 °C
















Номин импульсное напряжение 6 кВ
















Кол-во вспомогат переключающих контактов 0
















Номин напряжение питания цепи управ Us AC 50 Гц 400 В
















Номин напряж питания цепи управ Us пост тока DC - В
















Момент затяжки 1,2 Нм
















Тип подключения вспомогат цепей Винтовое соединение
















Кол-во норм замк-НЗ конт с задер переключ 0
















Кол-во вспом норм разомк-НО конт опереж 0
















Тип напряжения управления Переменный (AC)
















Номин раб напряжение переменного тока Ue 230; 400; 660 В
















Условный тепловой ток Ith при АС-1 25 А
















Номин мощность при AC-3 230 В 2.2 кВт
















Номин мощность при AC-3 400 В 4.0 кВт
















Номин мощность при AC-3 660 В 5.5 кВт
















Макс кратковременная нагрузка 162 А
















Условный ток короткого замыкания Inc 1000 А
















Защита от сверхтоков - предохр gG 10 А
















Мощность рассеяния при Ie АС-3 0,2 Вт
















Мощность рассеяния при Ie АС-1 1,56 Вт
















Гибкий кабель без наконечника 1,0...2,5 мм²
















Жесткий кабель без наконечника 1,5...4 мм²
















Диапазоны напряж управления при срабатыв Uc 0,8...1,1
















Диапазоны напряж управления при отпускании Uc 0,3...0,6
















Время срабатывания при замыкании 12...22 мс
















Время срабатывания при размыкании 4...19 мс
















Комутационная износоуст при АС-1 1,3 млн циклов
















Комутационная износоуст при АС-3 1,5 млн циклов
















Комутационная износоуст при АС-4 0,2 млн циклов
















Мех износоустойчивость 15.0 млн ком циклов
















Кол-во дополнительных контактов 1
















Доп конт - Номин напряжение Un AC ≤ 660 В
















Доп конт - Номин напряжение Un DC ≤ 440 В
















Доп конт - Номин напряжение изоляции Ui 660 В
















Доп конт - Ток термической стойкости In 10 А
















Доп конт - Минимальная вкл способность Umin 24 В
















Доп конт - Минимальная вкл способность Imin 10 мА
















Доп конт - Защита от сверхтоков - предохр gG 10 А
















Доп конт - Макс кратковременная нагрузка 100 А
















Доп конт - Сопротивление изоляции > 10 мОм
















Доп конт - Сечение присоединяемых проводников 1...4 мм²
















Доп конт - Момент затяжки 1.2 нм
