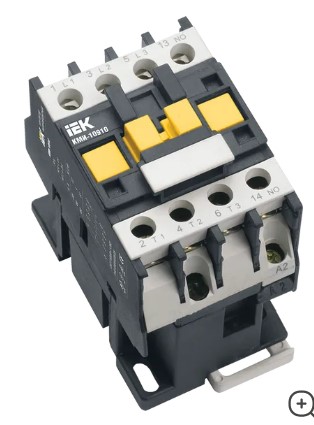

Контактор КМИ-10911 9А 230В/АС3 1НЗ IEK

Ширина    45.0 мм
Высота    75.0 мм
Вес    ≤ 0,34 кг
Номин напряжение изоляции Ui    660 В
Кол-во вспомогат норм разомкнутых-НО конт    0
Кол-во вспомогат норм замкнутых-НЗ конт    1
Номин рабочий ток Ie 400 В    9 А
Количество полюсов    3
Температура эксплуатации    -25...+50 °C
Номин импульсное напряжение    6 кВ
Кол-во вспомогат переключающих контактов    0
Номин напряжение питания цепи управ Us AC 50 Гц    230 В
Номин напряж питания цепи управ Us пост тока DC    - В
Момент затяжки    1,2 Нм
Тип подключения вспомогат цепей    Винтовое соединение
Кол-во норм замк-НЗ конт с задер переключ    0
Кол-во вспом норм разомк-НО конт опереж    0
Тип напряжения управления    Переменный (AC)
Номин раб напряжение переменного тока Ue    230; 400; 660 В
Условный тепловой ток Ith при АС-1    25 А
Номин мощность при AC-3 230 В    2.2 кВт
Номин мощность при AC-3 400 В    4.0 кВт
Номин мощность при AC-3 660 В    5.5 кВт
Макс кратковременная нагрузка    162 А
Условный ток короткого замыкания Inc    1000 А
Защита от сверхтоков - предохр gG    10 А
Мощность рассеяния при Ie АС-3    0,2 Вт
Мощность рассеяния при Ie АС-1    1,56 Вт
Гибкий кабель без наконечника    1,0...2,5 мм²
Жесткий кабель без наконечника    1,5...4 мм²
Диапазоны напряж управления при срабатыв Uc    0,8...1,1
Диапазоны напряж управления при отпускании Uc    0,3...0,6
Время срабатывания при замыкании    12...22 мс
Время срабатывания при размыкании    4...19 мс
Комутационная износоуст при АС-1    1,3 млн циклов
Комутационная износоуст при АС-3    1,5 млн циклов
Комутационная износоуст при АС-4    0,2 млн циклов
Мех износоустойчивость    15.0 млн ком циклов
Кол-во дополнительных контактов    1
Доп конт - Номин напряжение Un AC    ≤ 660 В
Доп конт - Номин напряжение Un DC    ≤ 440 В
Доп конт - Номин напряжение изоляции Ui    660 В
Доп конт - Ток термической стойкости In    10 А
Доп конт - Минимальная вкл способность Umin    24 В
Доп конт - Минимальная вкл способность Imin    10 мА
Доп конт - Защита от сверхтоков - предохр gG    10 А
Доп конт - Макс кратковременная нагрузка    100 А
Доп конт - Сопротивление изоляции    > 10 мОм
Доп конт - Сечение присоединяемых проводников    1...4 мм²
Доп конт - Момент затяжки    1.2 нм
