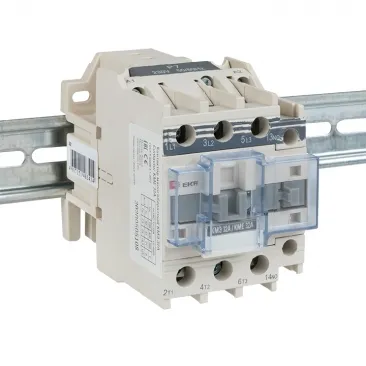

Контакторы КМЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы.
Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭ.
Пружина препятствует смыканию контактов.
При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты.
При отключении напряжения с катушки управления пружина размыкает контакты.
Возможна коммутация алюминиевыми медным проводом.
Модульное исполнение Нет
Номин.
коммутируем.
мощность при AC-3, 400 В 15
Количество нормально разомкнутых (НО) силовых контактов 3
Количество нормально замкнутых (НЗ) силовых контактов 0
Количество вспомогат.
нормально разомкнутых (НО) контактов 1
Количество вспомогат.
нормально замкнутых (НЗ) контактов 0
Номин.
раб.
ток Ie при AC-3, 400 В 32
Номин.
раб.
ток Ie при AC-1, 400 В 50
Номин.
напряжение питания цепи управления Us AC 50 Гц 195,5.
.
.
253
Номин.
напряжение питания цепи управления Us AC 60 Гц
Номин.
напряжение питания цепи управления Us постоян.
тока DC
Номин.
раб.
ток Ie при AC-4, 400 В 12
Номин.
коммутируем.
мощность при AC-4, 400 В 6
Тип подключения силовой электрич.
цепи Винтовое соединение
Тип напряжения управления AC (перемен.
)
Серия PROxima
