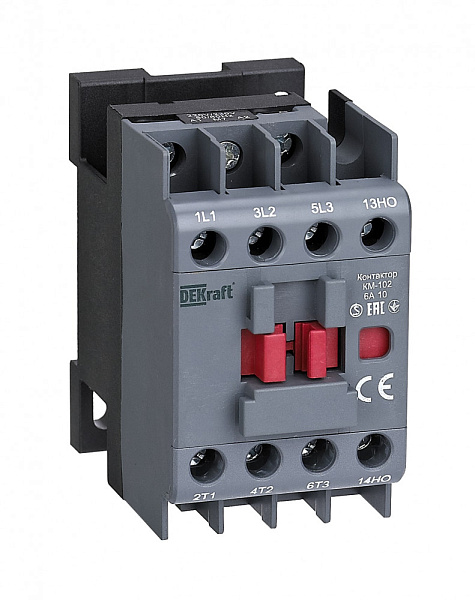

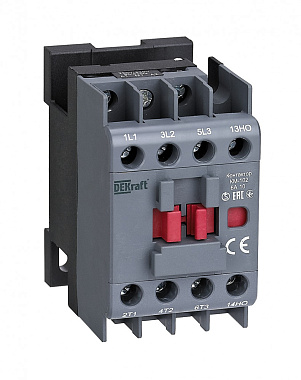

Контактор 6А 220В/230В АС3 АС4 1НО КМ-102 DEKraft
Код товара:
512501
Артикул:
22061DEK
Базовая единица:
шт
Производитель:
DEKraft
Штрих код:
4680409002490
Упаковка:
1
Контакторы КМ-102 предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором, для коммутации осветительных сетей, нагревательных цепей, трехфазных конденсаторных батарей, первичных цепей трехфазных трансформаторов и рассчитаны на напряжение переменного тока до 690В.
Контакторы КМ-102 с типоразмерами 6А-38А оснащены либо с встроенными контактами 1НО, либо встроенными контактами 1НЗ в зависимости от референса.
А модели контакторов КМ-102 с типоразмерами 40А-95А оснащены двумя встроенными контактами 1НО+1НЗ.
Сфера применения
Контакторы КМ-102 имеют категории применения АС-1, АС-2, АС-3, АС-4, АС-5, АС-6а, АС-7а, АС-7b и некоторые другие. Важно применять устройства на указанные категории применения. Ниже указана более детальная информация по части из этих применений.
Однако для категорий AC-6b, AC-8a, AC-8b серию КМ-102 применять нельзя.
Параметры для контакторов 6-32А (главная цепь)
Характеристика КМ-102 6А КМ-102 9А КМ-102 12А
КМ-102 18А
КМ-102 25А
КМ-102 32А
Соответствие стандартам МЭК 60947-4-1, МЭК 60947-5-1
Количество полюсов 3
Номинальное рабочее напряжение Ue, В 660
Номинальное напряжение изоляции Ui, В 690
Номинальное импульсное напряжение Uimp, кВ 6
Условный тепловой ток на открытом воздухе Ith, А 16 20 20 25 32 40
Номинальный рабочий ток Ie, А 380 / 400В AC-3 6 9 12 18 25 32
660 / 690В AC-3 3,8 6,6 8,9 12 18 22
380 / 400В AC-4 2,6 3,5 5 7,7 8,5 12
660 / 690В AC-4 1 1,5 2 3,8 4,4 7,5
Номинальная рабочая 2,2 4 5,5 7,5 11 15
мощность Pe, кВт
380 / 400В AC-3
660 / 690В AC-3 3 5,5 7,5 10 15 18,5
380 / 400В AC-4 1,1 2,2 3 4 5,5 7,5
660 / 690В AC-4 0,75 1,1 1,5 3,7 4 5,5
Механическая износостойкость, циклов ВО, не менее х 10 000
1200 1000
Коммутационная износостойкость, циклов В-О, не менее х 10 000
AC-3 110 90
AC-4 22
Частота срабатывания, циклов / час
AC-3 1200 600
AC-4 300
Степень защиты IP20
Предельное усилия затяжки клеммных зажимов, Н*м
6-18А: 1,2
25-32А: 1,8
Диапазон рабочих температур, °С-5..+40
Диапазон температур хранения, °С -25..+55
Контакторы КМ-102 с типоразмерами 6А-38А оснащены либо с встроенными контактами 1НО, либо встроенными контактами 1НЗ в зависимости от референса.
А модели контакторов КМ-102 с типоразмерами 40А-95А оснащены двумя встроенными контактами 1НО+1НЗ.
Сфера применения
Контакторы КМ-102 имеют категории применения АС-1, АС-2, АС-3, АС-4, АС-5, АС-6а, АС-7а, АС-7b и некоторые другие. Важно применять устройства на указанные категории применения. Ниже указана более детальная информация по части из этих применений.
Однако для категорий AC-6b, AC-8a, AC-8b серию КМ-102 применять нельзя.
Параметры для контакторов 6-32А (главная цепь)
Характеристика КМ-102 6А КМ-102 9А КМ-102 12А
КМ-102 18А
КМ-102 25А
КМ-102 32А
Соответствие стандартам МЭК 60947-4-1, МЭК 60947-5-1
Количество полюсов 3
Номинальное рабочее напряжение Ue, В 660
Номинальное напряжение изоляции Ui, В 690
Номинальное импульсное напряжение Uimp, кВ 6
Условный тепловой ток на открытом воздухе Ith, А 16 20 20 25 32 40
Номинальный рабочий ток Ie, А 380 / 400В AC-3 6 9 12 18 25 32
660 / 690В AC-3 3,8 6,6 8,9 12 18 22
380 / 400В AC-4 2,6 3,5 5 7,7 8,5 12
660 / 690В AC-4 1 1,5 2 3,8 4,4 7,5
Номинальная рабочая 2,2 4 5,5 7,5 11 15
мощность Pe, кВт
380 / 400В AC-3
660 / 690В AC-3 3 5,5 7,5 10 15 18,5
380 / 400В AC-4 1,1 2,2 3 4 5,5 7,5
660 / 690В AC-4 0,75 1,1 1,5 3,7 4 5,5
Механическая износостойкость, циклов ВО, не менее х 10 000
1200 1000
Коммутационная износостойкость, циклов В-О, не менее х 10 000
AC-3 110 90
AC-4 22
Частота срабатывания, циклов / час
AC-3 1200 600
AC-4 300
Степень защиты IP20
Предельное усилия затяжки клеммных зажимов, Н*м
6-18А: 1,2
25-32А: 1,8
Диапазон рабочих температур, °С-5..+40
Диапазон температур хранения, °С -25..+55
