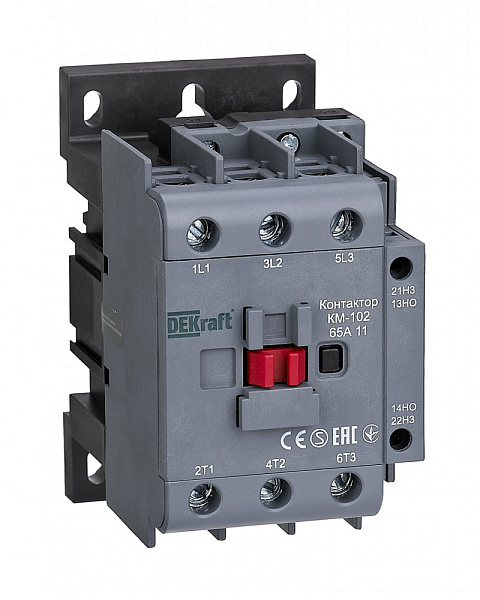

Контактор 65А 220В/230В АС3 АС4 1НО+1НЗ КМ-102 DEKraft
Код товара:
514167
Артикул:
22008DEK
Базовая единица:
шт
Производитель:
DEKraft
Штрих код:
4620007066111
Упаковка:
1
Контакторы КМ-102 предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором, для коммутации осветительных сетей, нагревательных цепей, трехфазных конденсаторных батарей, первичных цепей трехфазных трансформаторов и рассчитаны на напряжение переменного тока до 690В.
Контакторы КМ-102 с типоразмерами 6А-38А оснащены либо с встроенными контактами 1НО, либо встроенными контактами 1НЗ в зависимости от референса.
А модели контакторов КМ-102 с типоразмерами 40А-95А оснащены двумя встроенными контактами 1НО+1НЗ.
Сфера применения
Контакторы КМ-102 имеют категории применения АС-1, АС-2, АС-3, АС-4, АС-5, АС-6а, АС-7а, АС-7b и некоторые другие. Важно применять устройства на указанные категории применения. Ниже указана более детальная информация по части из этих применений.
Однако для категорий AC-6b, AC-8a, AC-8b серию КМ-102 применять нельзя.
Основные технические характеристики для присоединения силовой цепи
Характеристика / номинальный ток
Тип 6А 9А 12А 18А 25А 32А 40А 38А 50А 65А 80А 95А
Гибкий кабель, мм² 1 провод 1…4 1,5…6 2,5…25 4…50
Жесткий кабель без наконечника, мм² 2 провода 1…4 1,5…6 2,5…16 4…25
Гибкий кабель, мм² 1 провод 1…4 1…6 2,5…25 4…50
Жесткий кабель без наконечника, мм² 2 провода 1…2,5 1…4 2,5…16 4…25
Гибкий кабель, мм² 1 провод 1…4 1,5…6 1,5…10 2,5…25 4…50
Жесткий кабель без наконечника, мм² 2 провода 1…4 1,5…6 1,5…6 2,5…16 4…25
Основные технические характеристики катушек цепи управления
Характеристика / номинальный ток
Тип 6А 9А 12А 18А 25А 32А 38А 40А 50А 65А 80А 95А
Номинальное напряжение цепи управления (Uc), В 50 / 60 Гц 24, 36, 48, 110, 220, 380
Допустимое напряжение цепи управления (Uc), В
Срабатывание (cos φ = 0,75) 85% - 110% Uc
Удержание (cos φ = 0,3) 20% - 75% Uc
Потребляемая мощность катушки, ВА
Срабатывание (cos φ = 0,75) 50 60 70 200
Удержание (cos φ = 0,3) 6-9,5 15-20
Рассеиваемая мощность катушки, Вт 1-3 6-10
Контакторы КМ-102 с типоразмерами 6А-38А оснащены либо с встроенными контактами 1НО, либо встроенными контактами 1НЗ в зависимости от референса.
А модели контакторов КМ-102 с типоразмерами 40А-95А оснащены двумя встроенными контактами 1НО+1НЗ.
Сфера применения
Контакторы КМ-102 имеют категории применения АС-1, АС-2, АС-3, АС-4, АС-5, АС-6а, АС-7а, АС-7b и некоторые другие. Важно применять устройства на указанные категории применения. Ниже указана более детальная информация по части из этих применений.
Однако для категорий AC-6b, AC-8a, AC-8b серию КМ-102 применять нельзя.
Основные технические характеристики для присоединения силовой цепи
Характеристика / номинальный ток
Тип 6А 9А 12А 18А 25А 32А 40А 38А 50А 65А 80А 95А
Гибкий кабель, мм² 1 провод 1…4 1,5…6 2,5…25 4…50
Жесткий кабель без наконечника, мм² 2 провода 1…4 1,5…6 2,5…16 4…25
Гибкий кабель, мм² 1 провод 1…4 1…6 2,5…25 4…50
Жесткий кабель без наконечника, мм² 2 провода 1…2,5 1…4 2,5…16 4…25
Гибкий кабель, мм² 1 провод 1…4 1,5…6 1,5…10 2,5…25 4…50
Жесткий кабель без наконечника, мм² 2 провода 1…4 1,5…6 1,5…6 2,5…16 4…25
Основные технические характеристики катушек цепи управления
Характеристика / номинальный ток
Тип 6А 9А 12А 18А 25А 32А 38А 40А 50А 65А 80А 95А
Номинальное напряжение цепи управления (Uc), В 50 / 60 Гц 24, 36, 48, 110, 220, 380
Допустимое напряжение цепи управления (Uc), В
Срабатывание (cos φ = 0,75) 85% - 110% Uc
Удержание (cos φ = 0,3) 20% - 75% Uc
Потребляемая мощность катушки, ВА
Срабатывание (cos φ = 0,75) 50 60 70 200
Удержание (cos φ = 0,3) 6-9,5 15-20
Рассеиваемая мощность катушки, Вт 1-3 6-10
