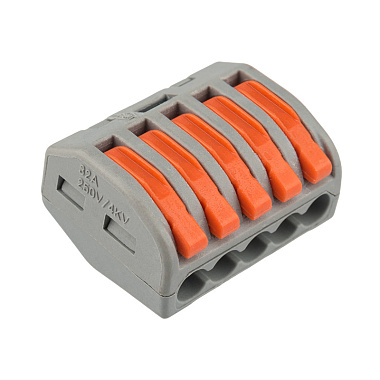

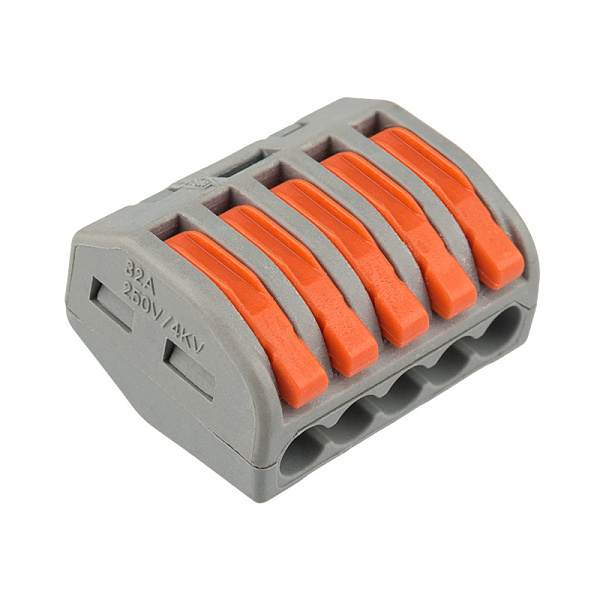

Зажим безвинтовой 5х(0,08-2,5) с рычагами 222-415 СМК Rexant

Соединительная многоразовая клемма REXANT на 5 проводников с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.

Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм).

Зачищенный участок с монтажной стороны не должен иметь сильных изгибов.

Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение.

Контакт осуществляется путем зажима проводника пластиной.

Конструкция предотвращает случайное размыкание контакта.

Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра.

Корпус из пластика делает контакт изолированным.

Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.

Характеристики: Размер: 26,6x14.

5x20.

5 мм Материал: Полиамид 66 Количество контактов: 5 Материал контактов: луженая медь Зажим: сталь Цвет: серый Напряжение: 400 В Материал подключаемых проводов: Cu Типы подключаемых проводов: одножильные, многожильные Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А\28-12 AWG Поддерживаемое сечение: 5x0.

08-4 мм² (одножильный провод), 5x0.

08-2.

5 мм² (многожильный провод) Рабочая температура: –0.

.

.

+85 ºC
