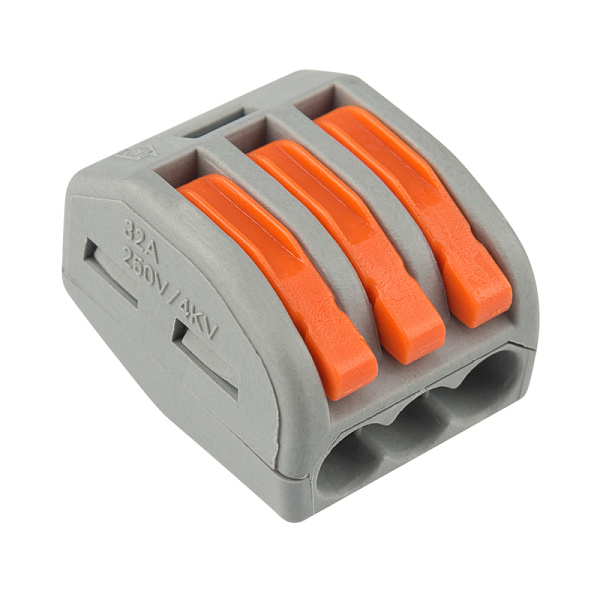

Зажим безвинтовой 3х(0,08-2,5) с рычагами 222-413 СМК Rexant

Соединительная многоразовая клемма REXANT с плоско-пружинным зажимом предназначена для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения.

Перед монтажом с соединяемым проводником необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы.

Зачищенный участок с монтажной стороны не должен иметь сильных изгибов.

Проводник вводится в свободное гнездо клеммы с предварительно поднятым оранжевым рычажком, после чего рычаг опускается в исходное положение.

Контакт осуществляется путем зажима проводника пластиной.

Конструкция предотвращает случайное размыкание контакта.

Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра.

Корпус из пластика делает контакт изолированным.

Извлечение проводника (демонтаж) осуществляется перечисленными действиями в обратном порядке.

Характеристики: Размер: 17x14.

5x20.

5 мм Материал: полиамид Количество контактов: 3 Материал контактов: луженая медь Зажим: сталь Цвет: серый Напряжение: 400 В Материал подключаемых проводов: Cu (медь) Типы подключаемых проводов: одножильные, многожильные Ток для одножильных проводов: 32 А Ток для многожильных проводов: 24 А Классификация по AWG: 28-12 Поддерживаемое сечение для одножильного провода: 3x0.

08-4 мм² Поддерживаемое сечение для многожильного провода: 3x0.

08-2.

5 мм² Рабочая температура: -40.

.

.

+85 ºC Количество в упаковке: 50 шт.

Преимущества: Простой и быстрый монтаж/демонтаж соединения Безопасное подключение без использования специальных инструментов Компактные размеры Удобная форма Наличие гнезда для проверки соединения
