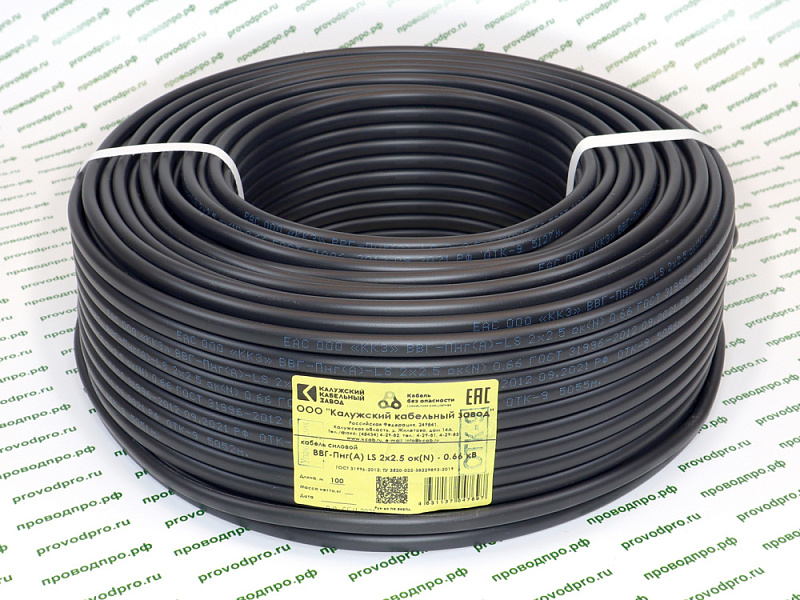

ВВГ-Пнг(А)-LS 2х2,5 Кабель силовой с медной жилой плоский ГОСТ ККЗ

Кабель ВВГнг LS предназначен для передачи и распределения электрической энергии на номинальное переменное напряжение 0.66 и 1 кВ с частотой до 50 Гц. Индекс НГ-LS (не распространяющий горение с пониженым газо- и дымовыделением) означает, что кабель ВВГнг LS не распространяет горение при прокладке в пучках и может применяться в помещениях к которым предъявляются повышенные требования пожарной безопасности








Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

















Область применения:








Кабель ВВГнг LS предназначен для эксплуатации в сухих и влажных производственных помещениях на высоде до 4300м над уровнем моря. Кабель ВВГнг LS применяется для прокладки и монтажа электрических сетей на специальных кабельных эстакадах, в сооружениях и производственных помещениях к которым предъявляются повышенные требования пожарной безопасности. Кабель ВВГнг LS рекомендуется прокладывать в блоках и на специальных кабельных эстакадах. Кабель ВВГнг LS применяется в системе электроснабжения собстсвенных нужд нормальной эксплуатации АЭС и в системе аварийного электроснабжения при прокладке внутри герметичной зоны реакторного отделения. Кабель ВВГнг LS не рекомендуется прокладывать в земле или траншеях.

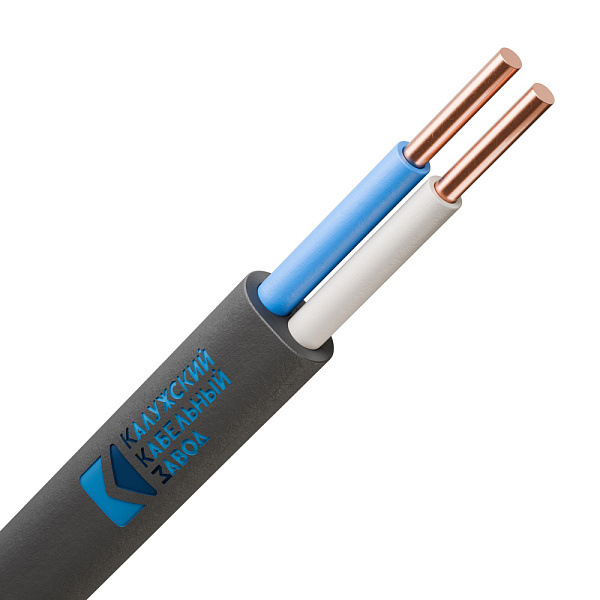

Конструкция:








токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы.








изоляция - из поливинилхлоридного пластиката (ПВХ) пониженной горючести;








скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены

















Технические характеристики:








допустимая температура окружающей среды: от – 50°С до + 50°С;








минимальный радиус изгиба при прокладке:








кабель ВВГнг одножильный - 10 наружных диаметров,








кабель ВВГнг многожильный - 7.5 наружных диаметров;








прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С;








номинальная частота: 50 Гц;








испытательное переменное напряжение частотой 50 Гц;








на напряжение 0,66 кВ - 3 кВ;








на напряжение 1 кВ - 3.5 кВ;








длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С;








срок эксплуатации: 30 лет
