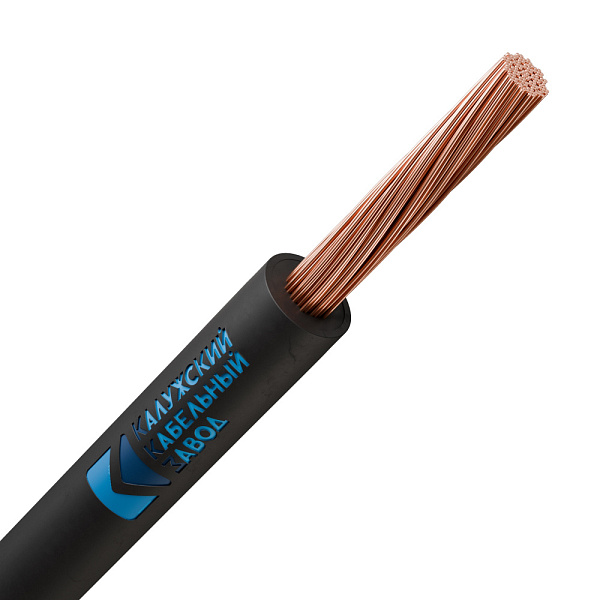

КГтп-хл 1х25 Кабель силовой с резиновой изоляцией хладостойкий ГОСТ ККЗ

Расшифровка кабеля КГ: К- Кабель Г - Гибкий Элементы конструкции кабеля КГ: 1.

Токопроводящая жила скрученная из медных проволок (класс 5); 2.

Слой из полиэтилентерефталатной пленки марки ПЭТ-Э; 3.

Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков.

Маркировка изолированных жил: • цифровая: 1, 2, 3, 4, 5, жила заземления - 0, • цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая; 4.

Слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил); 5.

Оболочка из резины типа РШТ-2, РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.

Область применения кабеля КГ: Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В.

Так же кабель КГ является сварочным кабелем и применяется при подключении сварочного аппарата.

Вид климатического исполнения кабелей У, ХЛ, Т категорий размещения 1, 2, 3 по ГОСТ 15150.

Кабели устойчивы к воздействию солнечного излучения.

Срок службы кабеля КГ – не менее 4 лет.

Многократные перегибы кабеля КГ через систему роликов: Диаметр роликов Растягивающая нагрузка Сечение основных жил Число циклов перегибов 120 мм 15 Н 2,5 кв.

мм 30 000 200 мм 20 Н 4,0 кв.

мм 30 000 Многократные изгибы кабеля КГ на угол ±П/2 рад при растягивающем усилии 49 Н: Диаметр роликов Сечение основных жил Число циклов изгибов 200 мм от 6,0 до 16 кв.

мм 90 000 200 мм от 25 до 50 кв.

мм 60 000 400* мм от 70 до 120 кв.

мм 40 000
