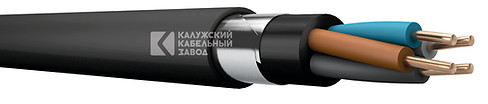

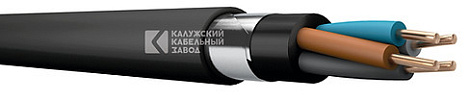

АВБШвнг(А)-LS 4х10 Кабель алюминиевый бронированный ГОСТ (ККЗ)

Кабели силовые с пластмассовой изоляцией в оболочке из поливинилхлоридного пластиката или в оболочке из поливинилхлоридного пластиката пониженной горючести, бронированные на напряжение 0,66 кВ.

Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16-705.

499-2010).

Применение: Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 кВ номинальной частоты 50 Гц.

Кабели АВБШв и ВБШв применяются для прокладки одиночных линий в кабельных сооружениях и помещениях.

При групповой прокладке таких кабелей обязательно применение средств огнезащиты.

Кабели АВБШвнг(А) и ВБШвнг(А) применяются для групповой прокладки в кабельных сооружениях и помещениях.

Эти кабели не распространяют горение при групповой прокладки.

Допускается применение бронированных кабелей для прокладки в земле (траншеях).

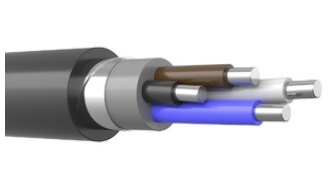

Конструкция: Токопроводящая жила — алюминиевая или медная, однопроволочная или многопроволочная, круглой формы 1 или 2 класса по ГОСТ 22483-2012.

Число жил: 1,2,3,4,5.

Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).

Изоляция — из поливинилхлоридного пластиката.

Изолированные жилы многожильных кабелей имеют отличительную расцветку.

Изоляция жил заземления выполняется двухцветной зелено-желтой, нулевых жил — синего цвета.

Скрутка — изолированные жилы скручены в сердечник.

Внутренняя оболочка — из поливинилхлоридного пластиката или поливинилхлоридного пластиката пониженной горючести накладывается на сердечник с одновременным заполнением наружных промежутков между жилами.

В кабелях с медными жилами допускается заполнение наружных промежутков между жилами жгутами из полипропилена или поливинилхлоридного пластиката.

Броня — из двух стальных оцинкованных лент.

Защитный шланг — из поливинилхлоридного пластиката или поливинилхлоридного пластиката пониженной горючести.
