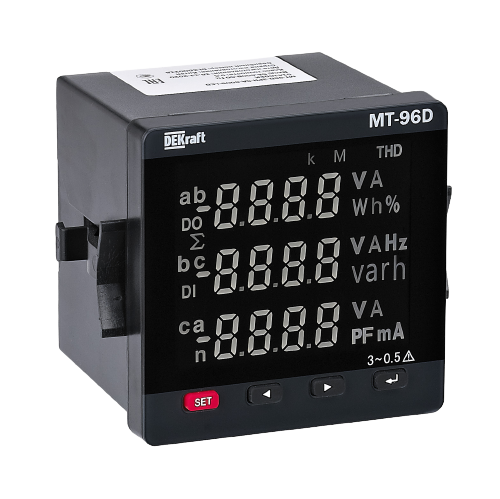

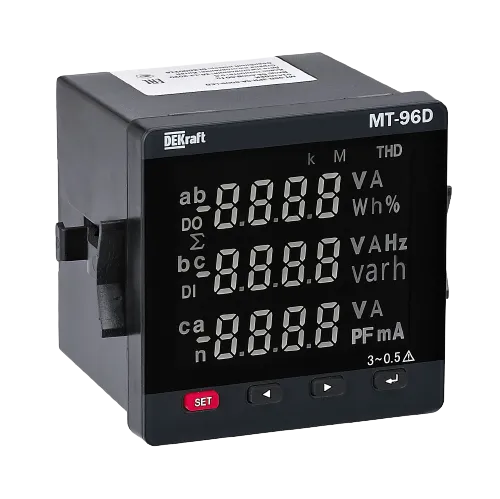

Мультиметр цифровой 96х96мм трехфазный, вход 600В 1А, THD, RS485, МТ-96D DEKraft

Цифровые измерительные приборы ТМ DEKraft предназначены для измерения электрических величин в цепях переменного тока частотой 50 Гц.









В этой серии измерительных приборов модульной конструкции используется технология дискретизации переменного тока и цифровой обработки сигналов. Приборы позволяют измерять переменное напряжение, переменный ток, частоту, активную, реактивную и полную мощность и энергию, коэффициент мощности в зависимости от исполнения прибора.









Приборы также имеют другие функции, такие как коммуникационный интерфейс и релейный выход.









Приборы удобны в установке, подключении и обслуживании. При этом они могут быть запрограммированы для установки параметров на месте, реализуя сеть различных ПЛК и компьютерных коммуникационных программ в промышленности.









Сфера применения









Основное применение – приборные панели распределительных шкафов высокого и низкого напряжения, силовых шкафов, шкафов управления и различных электронных устройств управления в системах передачи и распределения.









Цифровые измерительные приборы предназначены для интеллектуального мониторинга энергосистемы в различных сферах жизнедеятельности, таких как промышленные и горнодобывающие предприятия, коммунальные службы и интеллектуальные здания.









Цифровые приборы широко используются в различных системах управления, SCADA-системах и системах управления энергией, автоматизации подстанций, автоматизации распределения электроэнергии, мониторинге коммунальной мощности, промышленной автоматизации, интеллектуальных зданиях, интеллектуальных распределительных панелях и распределительных устройствах.









Диапазон измеряемых величин









Диапазон измеряемого тока









Прямое включение AC: 0,1~5A;









AC: трансформаторное включение 5A/5A ～ 10кA/5A;









Диапазон измеряемого напряжения









Прямое включение AC: 3~600В;









AC: трансформаторное включение 380В/100В ～ 380кВ/100В;









Диапазон измеряемой частоты 45Гц~65Гц









Коэффициент мощности 0,5 (lead) ～ 1 ～ 0,5 (lag)









Технические характеристики









Вход









Тип сети Однофазная, трехфазная









Перенапряжение Постоянное: 1.2×Un; Пиковое: 2×Un в течение 1с









Перегрузка по току Постоянная: 1.2×In; Пиковая: 10×In в течение 5с









Частота 45~65Гц









Релейный выход









Характеристики контактов 3A/250В AC;









Настраиваемые значения









Значения максимального, минимального значения срабатывания и значения гистерезиса









Способ вывода









Переключающий контакт или сигнализация









Передача данных









Интерфейс связи RS485









Протокол связи MODBUS-RTU









Скорость передачи 1200, 2400, 4800, 9600 бод









Бит четности Чет, нечет, нет









Тип дисплея Светодиодный LED-дисплей Жидкокристаллический LCD-дисплей









Класс точности Напряжение, ток, частота, активная, реактивная, полная мощность, коэффициент мощности 0,5









Вспомогательное питание









Номинальное напряжение AC 220 В ± 15%









Потребляемая мощность ＜ 5ВА









Выдерживаемое напряжение









Вход и вспомогательное питание >2кВ 50 Гц / 1 мин









Вход и выход >2кВ 50 Гц / 1 мин









Выход и вспомогательное питание >2кВ 50 Гц / 1 мин









Сопротивление изоляции Между входами, выходами и корпусом прибора >100 МОм
