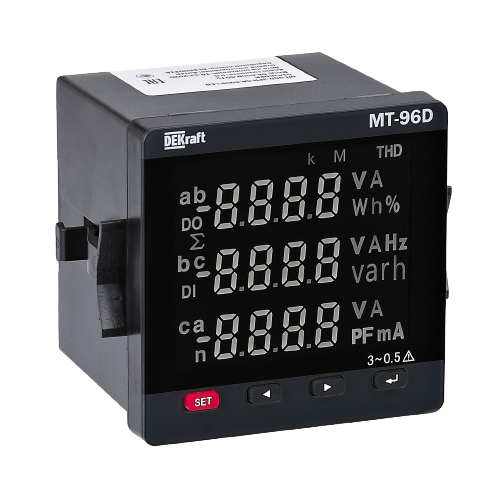

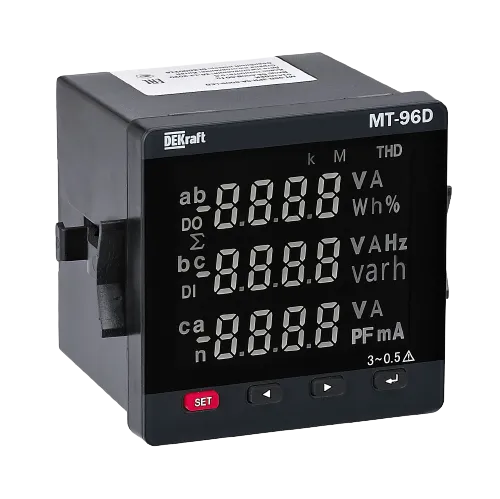

Мультиметр цифровой 96х96мм трехфазный, вход 100В 5А, THD, RS485+DO, МТ-96D DEKraft

Цифровые измерительные приборы ТМ DEKraft предназначены для измерения электрических величин в цепях переменного тока частотой 50 Гц.








В этой серии измерительных приборов модульной конструкции используется технология дискретизации переменного тока и цифровой обработки сигналов. Приборы позволяют измерять переменное напряжение, переменный ток, частоту, активную, реактивную и полную мощность и энергию, коэффициент мощности в зависимости от исполнения прибора.








Приборы также имеют другие функции, такие как коммуникационный интерфейс и релейный выход.








Приборы удобны в установке, подключении и обслуживании. При этом они могут быть запрограммированы для установки параметров на месте, реализуя сеть различных ПЛК и компьютерных коммуникационных программ в промышленности.








Сфера применения








Основное применение – приборные панели распределительных шкафов высокого и низкого напряжения, силовых шкафов, шкафов управления и различных электронных устройств управления в системах передачи и распределения.








Цифровые измерительные приборы предназначены для интеллектуального мониторинга энергосистемы в различных сферах жизнедеятельности, таких как промышленные и горнодобывающие предприятия, коммунальные службы и интеллектуальные здания.








Цифровые приборы широко используются в различных системах управления, SCADA-системах и системах управления энергией, автоматизации подстанций, автоматизации распределения электроэнергии, мониторинге коммунальной мощности, промышленной автоматизации, интеллектуальных зданиях, интеллектуальных распределительных панелях и распределительных устройствах.








Диапазон измеряемых величин








Диапазон измеряемого тока








Прямое включение AC: 0,1~5A;








AC: трансформаторное включение 5A/5A ～ 10кA/5A;








Диапазон измеряемого напряжения








Прямое включение AC: 3~600В;








AC: трансформаторное включение 380В/100В ～ 380кВ/100В;








Диапазон измеряемой частоты 45Гц~65Гц








Коэффициент мощности 0,5 (lead) ～ 1 ～ 0,5 (lag)








Технические характеристики








Вход








Тип сети Однофазная, трехфазная








Перенапряжение Постоянное: 1.2×Un; Пиковое: 2×Un в течение 1с








Перегрузка по току Постоянная: 1.2×In; Пиковая: 10×In в течение 5с








Частота 45~65Гц








Релейный выход








Характеристики контактов 3A/250В AC;








Настраиваемые значения








Значения максимального, минимального значения срабатывания и значения гистерезиса








Способ вывода








Переключающий контакт или сигнализация








Передача данных








Интерфейс связи RS485








Протокол связи MODBUS-RTU








Скорость передачи 1200, 2400, 4800, 9600 бод








Бит четности Чет, нечет, нет








Тип дисплея Светодиодный LED-дисплей Жидкокристаллический LCD-дисплей








Класс точности Напряжение, ток, частота, активная, реактивная, полная мощность, коэффициент мощности 0,5








Вспомогательное питание








Номинальное напряжение AC 220 В ± 15%








Потребляемая мощность ＜ 5ВА








Выдерживаемое напряжение








Вход и вспомогательное питание >2кВ 50 Гц / 1 мин








Вход и выход >2кВ 50 Гц / 1 мин








Выход и вспомогательное питание >2кВ 50 Гц / 1 мин








Сопротивление изоляции Между входами, выходами и корпусом прибора >100 МОм
