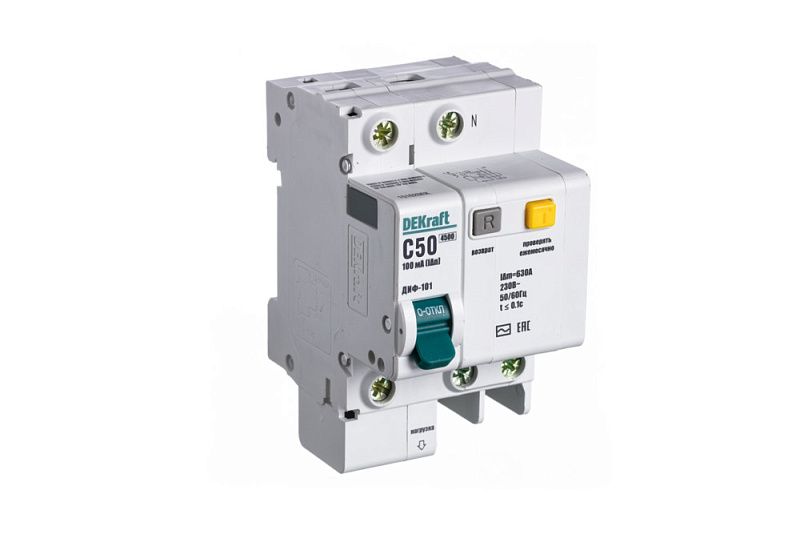

Диф. автомат 1P+N 50А 30мА тип АC х-ка C 4,5кА ДИФ-101 DEKraft

Аппараты серии ДИФ-101 являются АВДТ со встроенной защитой от сверхтоков одно- и трехфазных сетей с номинальными рабочими токами до 63А. При этом неважно по какой причине сработал аппарат, – цепь все равно разрывается.








При срабатывании дифференциального автомата от утечки тока выступает серая кнопка «Возврат», которая, таким образом, указывает отключения цепи — именно утечку, а не перегрузку или короткое замыкание.








Аппарат не даст возможности взвести его повторно, если предварительно не была нажата выступившая кнопка «Возврат».








Для серии АВДТ ДИФ-101 подходят все аксессуары от автоматических выключателей ВА-101.








Соответствие регламентам и стандартам ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016








ГОСТ IEC 61009-1








Количество полюсов, P 1, 1+N, 3, 3+N, 4








Номинальное рабочее напряжение Ue, В 230 / 400








Ряд номинальных токов In, А 6, 10, 16, 20, 25, 32, 40, 50, 63








Тип дифференциального расцепителя AC*








Ряд номинальных отключающих дифференциальных токов IDn, мА 30, 100, 300








Номинальный не отключающий дифференциальный ток IΔn, mА 15








Номинальная включающая и отключающая способность Im, А 600








Время отключения (срабатывания) при IΔn, с ≤0,1








Номинальная частота сети переменного тока, Гц 50/60








Номинальная отключающая способность Icn, А 4 500








Рабочая отключающая способность Ics, А 4 500








Кривая отключения C, D








Механическая износостойкость, циклов В-О, не менее 10 000








Коммутационная износостойкость, циклов В-О, не менее 4 000








Условия эксплуатации УХЛ4








Диапазон рабочих температур, °С От -40 до +60








Степень защиты IP20 открытый аппарат / IP40 аппарат в корпусе








Максимальное сечение подключаемого провода, мм2 25








Усилие затяжки клеммных зажимов, Н·м 2,0








Предельное усилие затяжки клеммных зажимов, Н·м 3,0








Ремонтопригодность Неремонтопригодный
