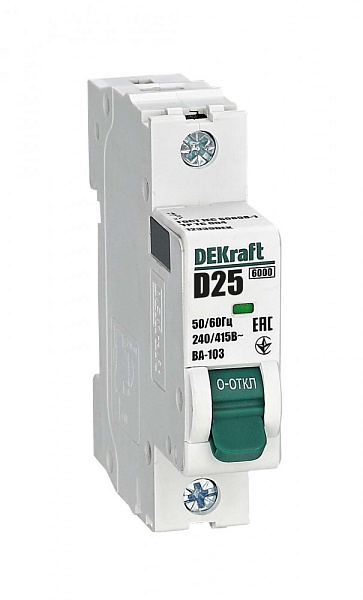

Автоматический выключатель 1P 25A (D) 6,0kA ВА103 DEKraft

Автоматический выключатель ВА103 1Р 25А D 6,0кА DEKraft








Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.








Перегрузка возникает при включении в цепь слишком большого количества электроприборов. Это может вызвать оплавление проводки и неисправность подключенных приборов.








Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.








Перегрузки и короткие замыкания — самые распространенные причины пожаров.








Сфера применения








Автоматические выключатели с отключающей способностью 6кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и силовых установках в общественных, административных, производственных, промышленных и других подобных зданиях.








Согласно ГОСТ Р 51778 п. 6.6.6 Отключающая способность защитных аппаратов, устанавливаемых на вводах щитков, должна быть не менее 6 кА на номинальные токи до 63 А.








В серии ВА-103 NEW представлены модификации аппаратов от 1А до 63А с кривыми отключения B, C и D, ассортимент стал шире.








Аппараты имеют определенные кривые отключения. Они отражают порог срабатывания при защите от короткого замыкания.








Кривая B — ток в цепи в 3-5 раз больше номинального (т.е. автоматический выключатель на 16А отключит цепь при токе 48-80А). Применяются для защиты цепей большой протяженности.








Кривая С — ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Применяются для стандартной защиты цепей розеток и освещения.








Кривая D — ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Применяются для защиты цепей, в которые включены двигатели, трансформаторы и прочее.








Соответствие регламентам и стандартам ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016, ГОСТ IEC 60898-1








Число полюсов, P 1, 2, 3, 4








Номинальное напряжение изоляции Ui, В 500








Номинальное рабочее напряжение Ue, В 240 / 415








Номинальный ток In, А 1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 32, 40, 50, 63А








Номинальная частота сети переменного тока 50 / 60 Гц








Номинальная отключающая способность Icn, А 6 000








Рабочая отключающая способность Ics, А 6 000








Кривая отключения (диапазон токов мгновенного расцепления) B, C, D








Механическая износостойкость, циклов В-О, не менее 25 000








Коммутационная износостойкость, циклов В-О, не менее 6 000








Номинальное выдерживаемое импульсное напряжение Uimp, кВ 4








Максимальное сечение подключаемого провода, мм2 1-32А: 25 40-63А: 35








Условия эксплуатации УХЛ4








Диапазон рабочих температур, °С -40 - +60








Степень защиты IP 20 открытый аппарат / IP40 в корпус








Рекомендованное усилие затяжки клеммных зажимов, Н·м 2.5








Ремонтопригодность Неремонтопригодный
