-5%

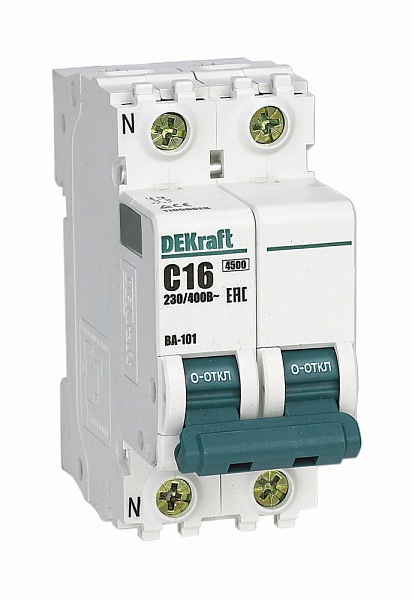

Автоматический выключатель 1P+N 16A (C) 4,5kA ВА101 DEKraft
Код товара:
511777
Артикул:
11182DEK
Базовая единица:
шт
Длина, мм, мм:
80
Степень защиты (IP):
IP20
Ширина, мм, мм:
35
Материал корпуса:
Пластик
Количество фаз:
Однофазный
Цвет:
Светло-серый
Номин. ток, А:
16
Номин. напряжение, В:
230
Страна производства:
Китай
Производитель:
DEKraft
Штрих код:
4650070554574
Упаковка:
6
Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.
Перегрузка возникает при включении в цепь слишком большого количества электроприборов. Это может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки. Перегрузки и короткие замыкания — самые распространенные причины пожаров.
Сфера применения
Автоматические выключатели с отключающей способностью 4,5 кА применяются в распределительных, учётно-распределительных, телеком- муникационных щитах и др. в жилищном, гражданском строительстве, сельском хозяйстве, инфраструктуре объектов промышленности.
Аппараты имеют определенные кривые отключения. Они отражают порог срабатывания при защите от короткого замыкания.
Кривая B — ток в цепи в 3-5 раз больше номинального (т.е. автоматический выключатель на 16 А отключит цепь при токе 48-80А). Применяются для защиты цепей большой протяженности.
Кривая С — ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16 А отключит цепь при токе 80-160 А). Применяются для стандартной защиты цепей розеток и освещения.
Кривая D — ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16 А отключит цепь при токе 160-224 А). Применяются для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Основные технические характеристики
Параметр Значение
Соответствие стандартам
ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016
ГОСТ IEC 60898-1
Число полюсов, P 1, 1+N, 2, 3, 3+N, 4
Номинальное рабочее напряжение Ue, В 230/400
Номинальный ток In, А 1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63
Номинальная частота сети переменного тока 50/60 Гц
Номинальная отключающая способность Icn, А 4 500
Рабочая отключающая способность Ics, А 4 500
Кривая отключения (диапазон токов мгновенного расцепления) B, C, D
Механическая износостойкость, циклов В-О, не менее 25 000
Коммутационная износостойкость, циклов В-О, не менее 6 000
Класс токоограничения 3
Категория перенапряжения II
Номинальное импульсное перенапряжение Uimp, кВ 4
Механические воздействия 30 гр., 3 удара, длительность импульса 11 мс
Рассеиваемая мощность, Вт 6
Подвод питания Сверху или снизу
Подвод нагрузки Сверху или снизу
Максимальное сечение подключаемого провода, мм2 25
Диапазон рабочих температур, °С От -40 до +60
Степень защиты IP 20 открытый аппарат / IP 40 аппарат в корпусе
Степень защиты IP 20 открытый аппарат / IP 40 аппарат в корпусе
Предельное усилие затяжки клеммных зажимов, Н·м 3.0
Ремонтопригодность Неремонтопригодный
Перегрузка возникает при включении в цепь слишком большого количества электроприборов. Это может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки. Перегрузки и короткие замыкания — самые распространенные причины пожаров.
Сфера применения
Автоматические выключатели с отключающей способностью 4,5 кА применяются в распределительных, учётно-распределительных, телеком- муникационных щитах и др. в жилищном, гражданском строительстве, сельском хозяйстве, инфраструктуре объектов промышленности.
Аппараты имеют определенные кривые отключения. Они отражают порог срабатывания при защите от короткого замыкания.
Кривая B — ток в цепи в 3-5 раз больше номинального (т.е. автоматический выключатель на 16 А отключит цепь при токе 48-80А). Применяются для защиты цепей большой протяженности.
Кривая С — ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16 А отключит цепь при токе 80-160 А). Применяются для стандартной защиты цепей розеток и освещения.
Кривая D — ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16 А отключит цепь при токе 160-224 А). Применяются для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Основные технические характеристики
Параметр Значение
Соответствие стандартам
ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016
ГОСТ IEC 60898-1
Число полюсов, P 1, 1+N, 2, 3, 3+N, 4
Номинальное рабочее напряжение Ue, В 230/400
Номинальный ток In, А 1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63
Номинальная частота сети переменного тока 50/60 Гц
Номинальная отключающая способность Icn, А 4 500
Рабочая отключающая способность Ics, А 4 500
Кривая отключения (диапазон токов мгновенного расцепления) B, C, D
Механическая износостойкость, циклов В-О, не менее 25 000
Коммутационная износостойкость, циклов В-О, не менее 6 000
Класс токоограничения 3
Категория перенапряжения II
Номинальное импульсное перенапряжение Uimp, кВ 4
Механические воздействия 30 гр., 3 удара, длительность импульса 11 мс
Рассеиваемая мощность, Вт 6
Подвод питания Сверху или снизу
Подвод нагрузки Сверху или снизу
Максимальное сечение подключаемого провода, мм2 25
Диапазон рабочих температур, °С От -40 до +60
Степень защиты IP 20 открытый аппарат / IP 40 аппарат в корпусе
Степень защиты IP 20 открытый аппарат / IP 40 аппарат в корпусе
Предельное усилие затяжки клеммных зажимов, Н·м 3.0
Ремонтопригодность Неремонтопригодный
